-Основной шпиндель 4500 об/мин 30КВт

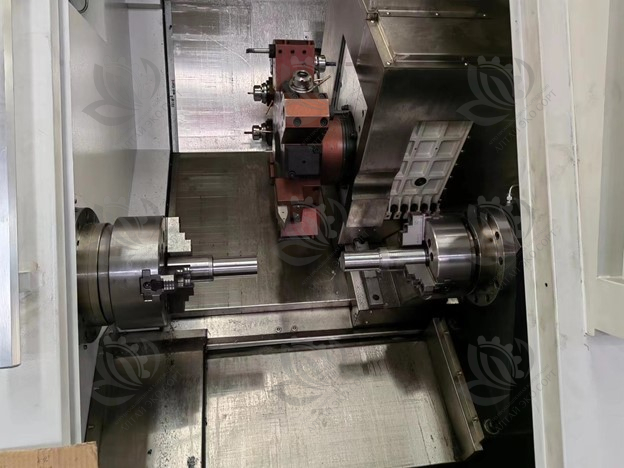

-Субшпиндель 5000 об/мин 11КВт

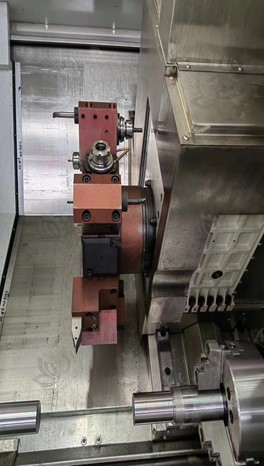

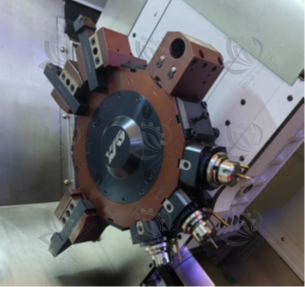

-12-позиционная вращающая револьверная головка с осью Y
-держатели расточного инструмента 2шт
-квадратные держатели инструмента 2шn
-осевой(0°) приводной инструмент 1шт
-радиальный(90°) приводной инструмент 1шт
-Наклонная конструкция станины
-Автоматическая система охлаждения
-Автоматическая система смазки
-цепной транспортер для стружки
-Основной шпиндель 4500 об/мин 30КВт
-Субшпиндель 5000 об/мин 11КВт
-12-позиционная вращающая револьверная головка с осью Y
-держатели расточного инструмента 2шт
-квадратные держатели инструмента 2шn
-осевой(0°) приводной инструмент 1шт
-радиальный(90°) приводной инструмент 1шт
-Наклонная конструкция станины
-Автоматическая система охлаждения
-Автоматическая система смазки
-цепной транспортер для стружки
Технические характеристики
|
Наименование |
Ед. изм |
Показатель |
|
Макс. размах над станиной |
мм |
600 |
|
Расстояние между центрами |
мм |
1000 |
|
Максимальный диаметр резания |
мм |
350 |
|
Стандартный диаметр резания |
мм |
300 |
|
Макс. размах над поперечным суппортом |
мм |
400 |
|

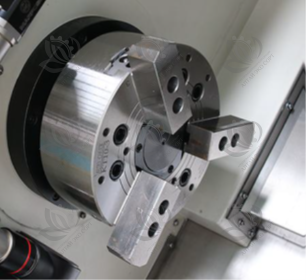

Основной патрон |
дюйм |
8″/6″ |
|
Конус шпинделя |
|
Электрический шпиндель А2-6 |
|
Отверстие шпинделя |
мм |
65 |
|
Диаметр прутка шпинделя |
мм |
50 |
|
Макс. скорость главного шпинделя |
об/мин |
50～4500 |
|
Максимальный выходной крутящий момент шпинделя |
Н.м |
144 |
|
Уровень скорости шпинделя |
|
плавное переключение скоростей |
|
Выходная мощность главного двигателя |
кВт |
30 |
|
Высокая скорость движения по оси X |
м/мин |
30 |
|
Высокая скорость движения по оси Z |
м/мин |
30 |
|
Высокая скорость движения по оси Y |
м/мин |
10 |
|
Максимальный ход оси X |
мм |
280 |
|
Максимальный ход оси Z |
мм |
550 |
|
Перемещение по оси Y |
мм |
+50/-50 |
|
Максимальный ход оси C |
мм |
360° |
|
Расстояние от торца первого патрона шпинделя до торца второго патрона шпинделя |
мм |
50-600 |
|
Конус субшпинделя |
|
Электрошпиндель А2-5 |
|
Отверстие субшпинделя |
мм |
56 |
|
Диаметр стержня субшпинделя |
мм |
46 |
|
Макс. скорость суб шпинделя |
Об/мин |
50～5000 |
|
Максимальный выходной крутящий момент субшпинделя |
Н.м |
42 |
|
Уровень скорости субшпинделя |
|
плавное переключение скоростей |
|
Выходная мощность двигателя субшпинделя |
кВт |
11 |
|
Размер инструмента |
|
BMT55-ER32 |
|
Форма держателя инструмента |
|
BMT55 12 позиционная инструментальная револьверная головка с жестким рельсовым приводом |
|
Максимальная скорость |
Об/мин |
5000 |
|
Можно ли выбрать ближний режущий инструмент |
|
да |
|
Вес |
кг |
5000 |
|
Максимальный вес заготовки типа «диск» |
кг |
200 |
|
Максимальный вес заготовки типа «вал» |
кг |
500 |
|
Габариты |
мм |
2790×1900×1850 |
