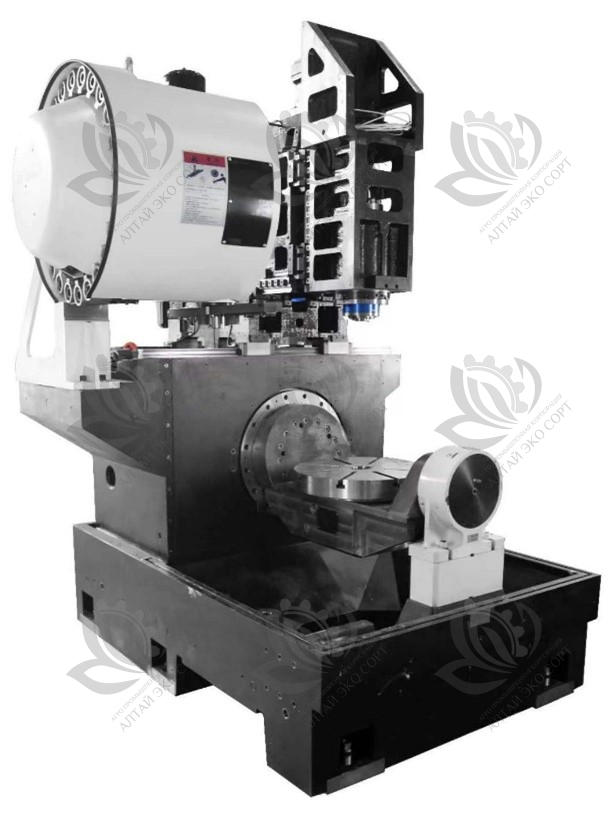

-Системы измерения детали и инструмента Renishaw
- Мотор-шпиндель 16000 об/мин 15 КВТ
-Охлаждение шпиндельного узла
-Подача СОЖ через шпиндель
-Автоматическая система смазки
-Кондиционер электрошкафа
-Цепной транспортер для стружки + тележка
Габариты: 3000*2500*3000
Вес: 10000 кг
-Системы измерения детали и инструмента Renishaw
- Мотор-шпиндель 16000 об/мин 15 КВТ
-Охлаждение шпиндельного узла
-Подача СОЖ через шпиндель
-Автоматическая система смазки
-Кондиционер электрошкафа
-Цепной транспортер для стружки + тележка
Габариты: 3000*2500*3000
Вес: 10000 кг
Технические характеристики
|
Спецификация |
изм |
MUN500 |
||
|
Перемещения |
Перемещение по оси X |
мм |
550 |
|
|
Перемещение по оси Y |
мм |
550 |
||
|
Перемещение по оси Z |
мм |
400 |
||
|
Расстояние от торца шпинделя до стола, |
мм |
200-600 |
||
|
Стол |
Размер стола(диаметр) |
мм |
500 |
|
|
Т-образный паз |
мм |
14H7 |
||
|
Макс. нагрузка |
, кг |
350 |
||
|
Наклонно - поворотный стол |
|
ось-А |
Ось-С |
|
|
Макс.скорость |
об / мин |
60 |
90 |
|
|
Номинальный крутящий момент |
Н * м |
430*2 |
430 |
|
|
Максимальный крутящий момент |
Н * м |
810*2 |
810 |
|
|
Диапазон вращения |
|
360° |
±120° |
|
|
Точность позиционирования |
|
5 сек |
5 сек |
|
|
Повторяемость позиционирования |
|
4 сек |
4 сек |
|
|
Шпиндель |
Конус шпинделя |
- |
BBT40 |
|
|
Тип привода |
- |
моторизованный шпиндель |
||
|
Мощность мотора шпинделя |
кВт |
15 |
||
|
Крутящий момент на шпинделе |
Н. м |
43/64.5 |
||
|
скорость шпинделя |
об / мин |
16000 |
||
|
3-осевой |
Шариковый винт(X/Y/Z) |
- |
4012/4012/4012 |
|
|
шариковые линейные направляющие(X/Y/Z) |
- |
MSR45/ MSR 35/ MSR 35 |
||
|
Х/Y/Z скорость быстрой подачи |
м/мин |
32/32/32 |
||
|
Автоматическая смена инструмента |
Количество инструментов, |
Набор |
24 |
|
|
Автоматическая смена |
- |
дискового типа |
||
|
Конус |
- |
BBT40 |
||
|
Макс. диаметр инструмента |
мм |
Φ75/127 |
||
|
Макс. вес инструмента |
кг |
8 |
||
|
время смены инструмента(Т-Т) |
сек |
1.3-1.5 |
||
|
Система управления |
|
|
SIEMENS ONE |
|
|
Машина |
Потребляемая мощность |
КВт |
25 |
|
|
Требуемое давление воздуха |
кг/см2 |
6 |
||
|
Размеры (Д*Ш*В) |
мм |
3000*2500*3000 |
||
|
Вес машины |
кг |
10000 |
||
Основные конфигурации
|
01 |
Система управления |
SIEMENS ONE |
Германия/SIEMENS ONE |
|
02 |
Экран |
15 дюймов |
|
|
05 |
Х/Y-оси сидного стол/бабки |
HT300, серый чугун |
|
|
06 |
ШВП x/z/y оси |
С3 |
Тайвань HIWIN/PMI и |
|
07 |
x/z/y оси линейные направляющие |
роликовые Р-класс |
Тайвань HIWIN/PMI |
|
08 |
x/z/y оси муфты |
|
Японии NBK |
|
09 |
x/z/y оси подшипника |
Р4 |
Швеция SKF |
|
10 |
x/z/y оси оптической шкалы |
G2a |
FAGOR |
|
11 |
Наклонно-поворотный стол |
RAB-500 |
Тайвань HIWIN |
|
12 |
Датчик углового положения |
RA26B(C-axis)/ H2ABC-26-D90(A-axis) |
Компания Renishaw |
|
13 |
Пневматические компоненты |
|
SMC |
|
14 |
Фрезерный мотор-шпиндель |
ABG021501L
|
ABIG |
|
15 |
Подкачивающий цилиндр |
|
Тайвань HINAKA |
|
16 |
Водное охлаждение шпинделя |
RCW-30PTS5-BP-B
|
RUCOL |
|
17 |
Водное охлаждение стола |
|
RUCOL |
|
18 |
Автоматическое устройство смены инструмента |
BBT40/24Т
|
Тайвань POJU |
|
19 |
Централизованная смазка |
MCU2 |
Швеция SKF |
|
20 |
Кондиционер |
|
RUCOL |
|
21 |
Электрические компоненты |
|
Франция Schneider |
