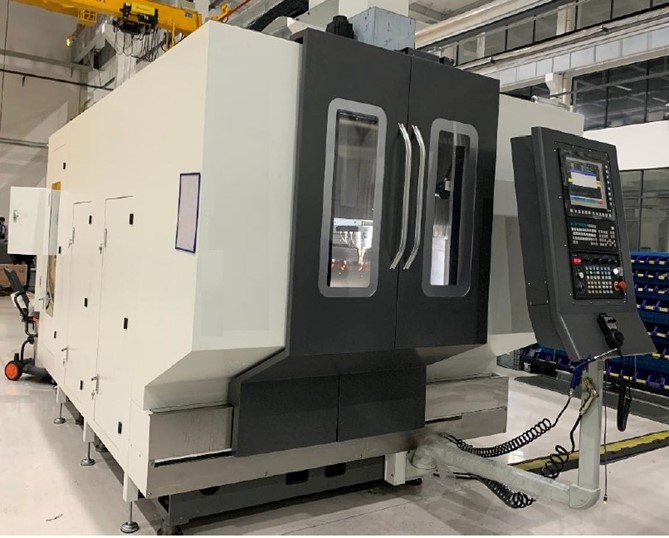

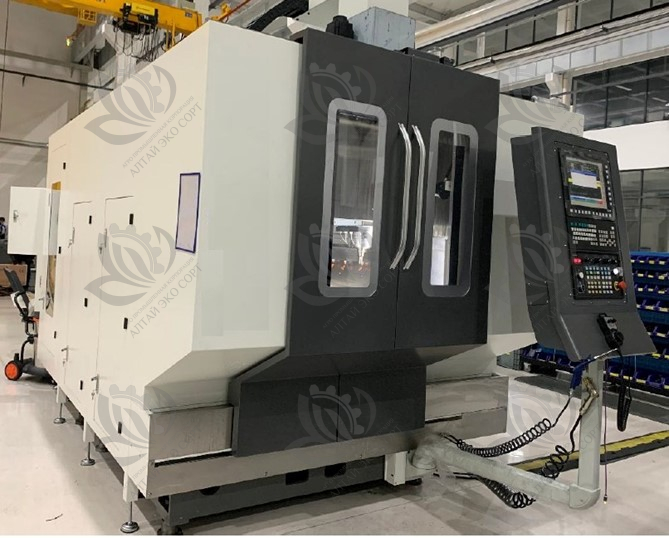

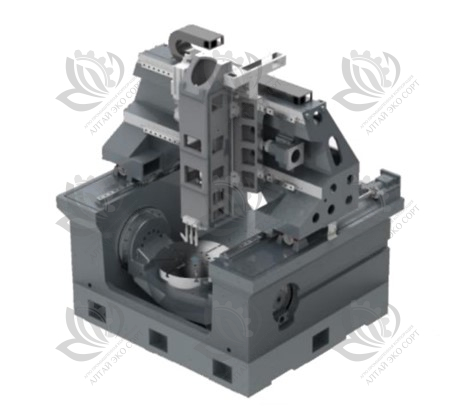

5ти осевой вертикально-фрезерный станок портального типа LUZ650А

Размер стола

φ650

Размер Т-образного паза

14H8 мм

Диаметр центрального отверстия стола

φ50H8 мм

Максимальная нагрузка на стол

850 кг

перемещение по оси X

600 мм

Перемещение по оси Y

650 мм

Перемещение по оси Z

600 мм

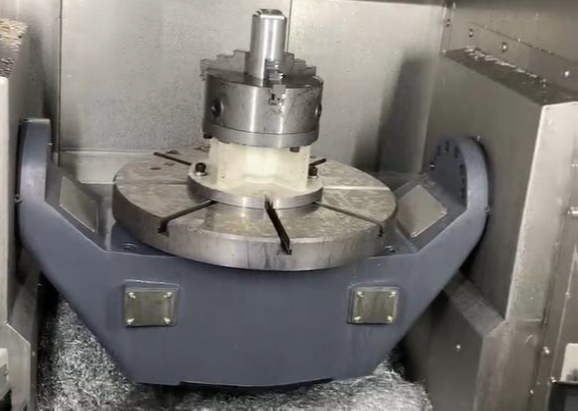

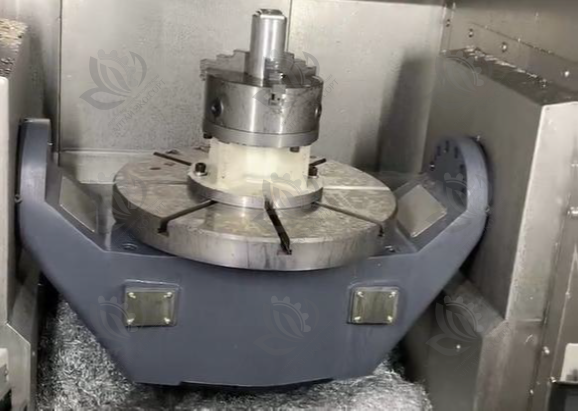

Диапазон вращения по оси B

±120 °

Диапазон вращения по оси C

360 °

Расстояние от выступа шпинделя до

150-750 мм

поверхности стола Конусность шпинделя

HSK-A63

Макс.частота вращения шпинделя

15000 об/мин

Мощность двигателя шпинделя

25/37.5 кВт

Макс.крутящий момент шпинделя

91.7/37.5 n.m

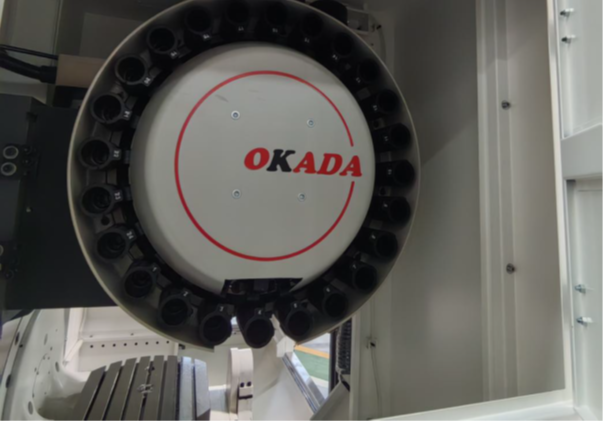

Тип магазина инструментов

Flat Chain Type

Вместимость магазина инструментов

40 pcs

Максимальный диаметр инструмента (полный /пустой)

φ76/φ125 мм

Максимальная длина инструмента

300 мм

Максимальный вес инструмента

8 кг

Время смены инструмента (T-T)

2-4 s

Скорость быстрой подачи (X/Y/Z)

36000/36000/36000 мм/мин

Скорость подачи резания (X/Y/Z)

1-10000/1-10000/1-10000 мм/мин

Точность позиционирования (X/Y/Z)

0.008

Точность позиционирования (A/C)

5 мм

Точность повторного позиционирования (X/Y/Z)

0.005

Точность повторного позиционирования (A/C)

4 мм

Вес машины

15 000 кг

Габаритные размеры машины (Д * Ш * В)

4600*3840*3300 мм
