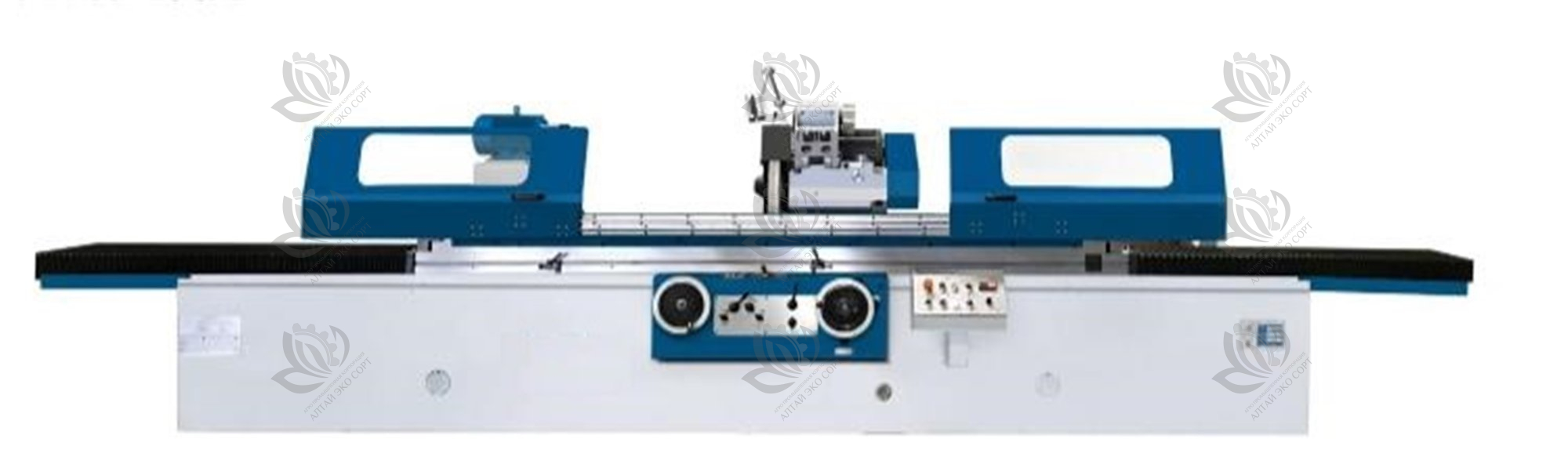

Круглошлифовальный станок LUZ1420/500 (без ЧПУ)

Максимальная длина земли

мм

500-750

Высота центра

мм

125

Диаметр основания (O.D)

мм

5-200

Диаметр основания (I.D)

мм

13-80

Максимальная длина заземления (ID)

мм

125

Максимальный вес заготовки

кг

50

Угол поворота рабочей головки

°

+90°

Конус центра рабочей головки (МТ)

(МТ)

4

Скорость вращения шпинделя рабочей головки / бесступенчатая

Об/мин

63/125/250/500

Бесступенчатая 30-300

Максимальный размер колеса (OD*W*ID)

мм

40*50*203

Окружная скорость колеса

m/s

35

Ручная подача за оборот

мм

Грубый: 1

Точный: 1

Ручнаяподача за.гра

мм

Грубый: 0.002

Точный: 0.001

Скорость вращения шпинделя внутреннего шлифования/ бесступенчатая

Об/ мин

9245    12250/

14848-19600

Внутренний размер шлифовального круга

мм

Максимум 50*32*16

Минимум 12*15*5

Максимальный угол поворота стола

По часовой стрелке   °

9° (500) 8° (750)

Против часовой стрелки   °

9° (500) 8° (750)

Диапазон продольной скорости стола

м/мин

0,1-3

Конусность центра задней бабки (МТ)

(МТ)

4

Ход пиноли задней бабки

мм

25

Мощность двигателя шлифовальной головки

кВт

5,5

Устройство внутреннего шлифования

кВт

0,55

Мощность двигателя рабочей головки

кВт

0,75

Точность обработки

Круг, мм

3

Цилиндр, мм

5 (500) 8 (750)

Шероховатость, мкм

Вес станка

т

3 (500)

3,3 (750)

Габариты Д*Ш*В

мм

209*163*175 (500)

293*163*175 (750)
