- поворотный стол (4-ая ось)
-пневматическая поворотная задняя бабка
-пневматическая задняя бабка пиноли
-Шпиндель BT40 Taiwan 8000 об/мин
-Системы измерения детали и инструмента Renishaw
-Охлаждение шпиндельного узла
-Автоматическая система охлаждения

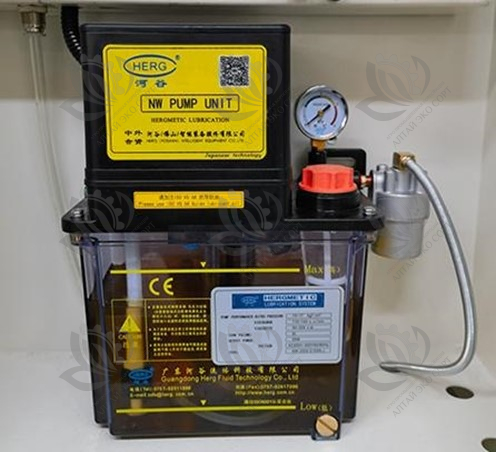

-Автоматическая система смазки
-Подача СОЖ через шпиндель
-Кондиционер электрошкафа
-Цепной транспортер для стружки + тележка
-Мощность двигателя: 7.5 кВт
-Размер стола: 1000х500 мм
Габариты: 3200х2400х2800 мм
Вес: 5200 кг
- поворотный стол (4-ая ось)
-пневматическая поворотная задняя бабка
-пневматическая задняя бабка пиноли
-Шпиндель BT40 Taiwan 8000 об/мин
-Системы измерения детали и инструмента Renishaw
-Охлаждение шпиндельного узла
-Автоматическая система охлаждения
-Автоматическая система смазки
-Подача СОЖ через шпиндель
-Кондиционер электрошкафа
-Цепной транспортер для стружки + тележка
-Мощность двигателя: 7.5 кВт
-Размер стола: 1000х500 мм
Габариты: 3200х2400х2800 мм
Вес: 5200 кг
Технические характеристики
|
Размер стола |
мм |
1000*500 |
|
Перемещение по оси Х |
мм |
1000 |
|
Перемещение по оси Y |
мм |
500 |
|
Перемещение по оси Z |
мм |
500 |
|
Максимальная нагрузка на рабочий стол |
кг |
500 |
|
Т-образный паз (количество-ширина*шаг) |
- |
5-18*90 |
|
Максимальная частота вращения шпинделя |
обороты в минуту |
8000 |
|
Конусность шпинделя |
мм |
BT40 |
|
Мощность главного двигателя |
кВт |
7,5 |
|
Скорость быстрого перемещения X/Y/Z |
м/мин |
24/24/20 |
|
Скорость подачи реза |
мм/мин |
1-8000 |
|
Тип направляющей |
- |
Линейная направляющая |
|
Расстояние от оси шпинделя до поверхности колонны |
мм |
525 |
|
Расстояние между торцом шпинделя и поверхностью стола |
мм |
130-630 |
|
Точность позиционирования |
мм |
0,0075 |
|
Точность повторного позиционирования |
мм |
0,005 |
|
Магазин инструментов |
- |
Кронштейн 24 |
|
Макс. диаметр инструмента |
мм |
78/120 |
|
Максимальный вес инструмента |
кг |
8 |
|
Вес станка |
кг |
5200 |
|
Габаритные размеры (Д * Ш*В) |
мм |
3200*2400*2800 |
