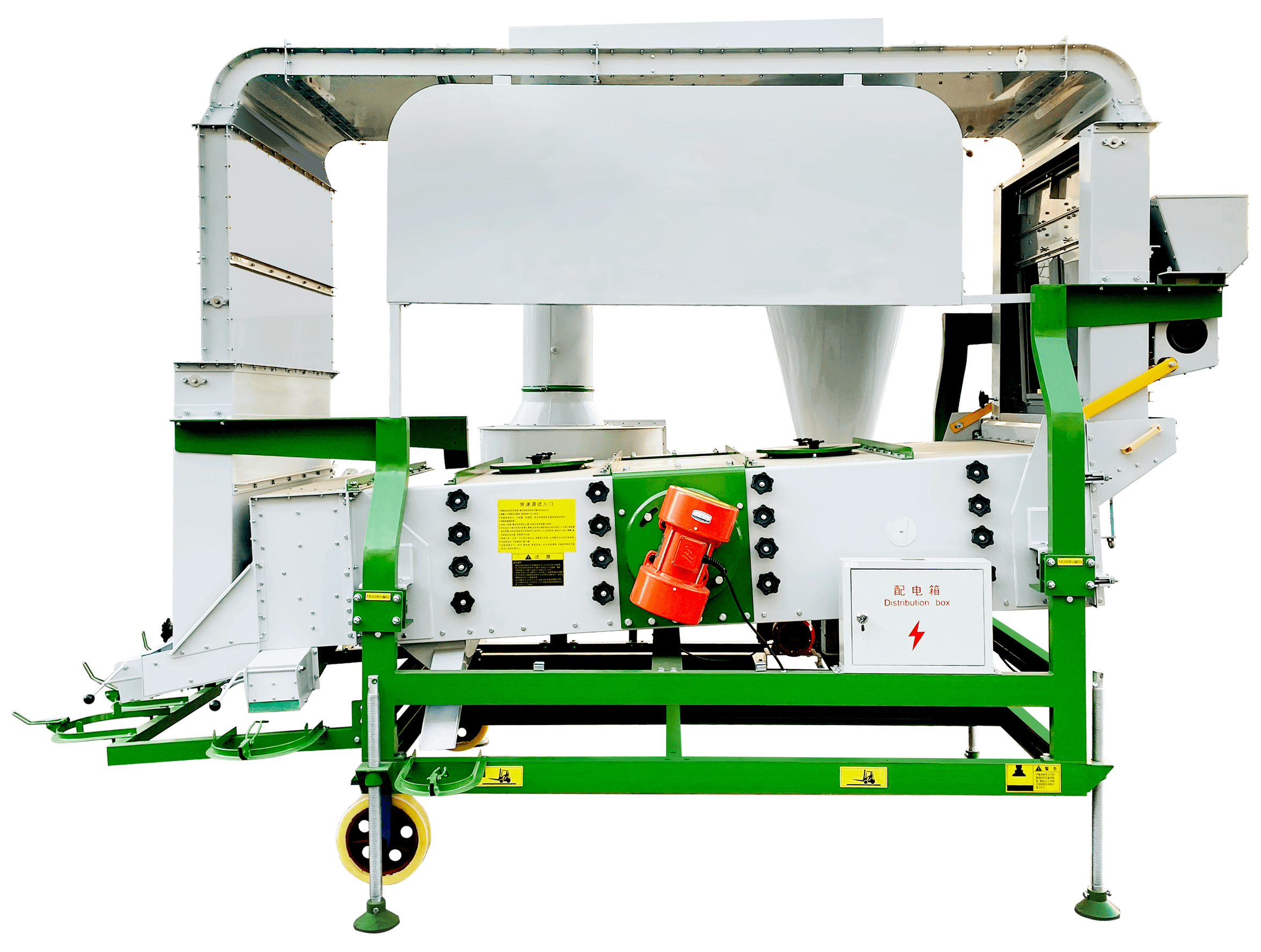

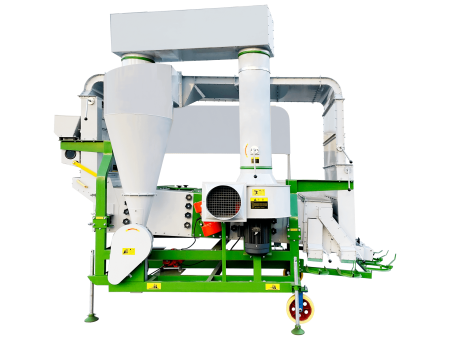

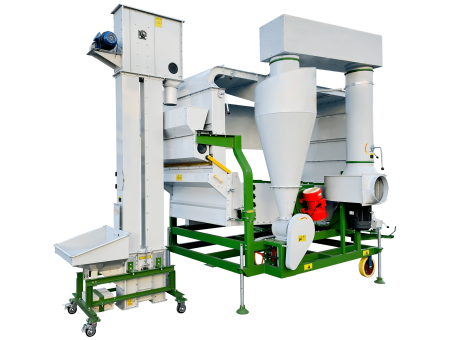

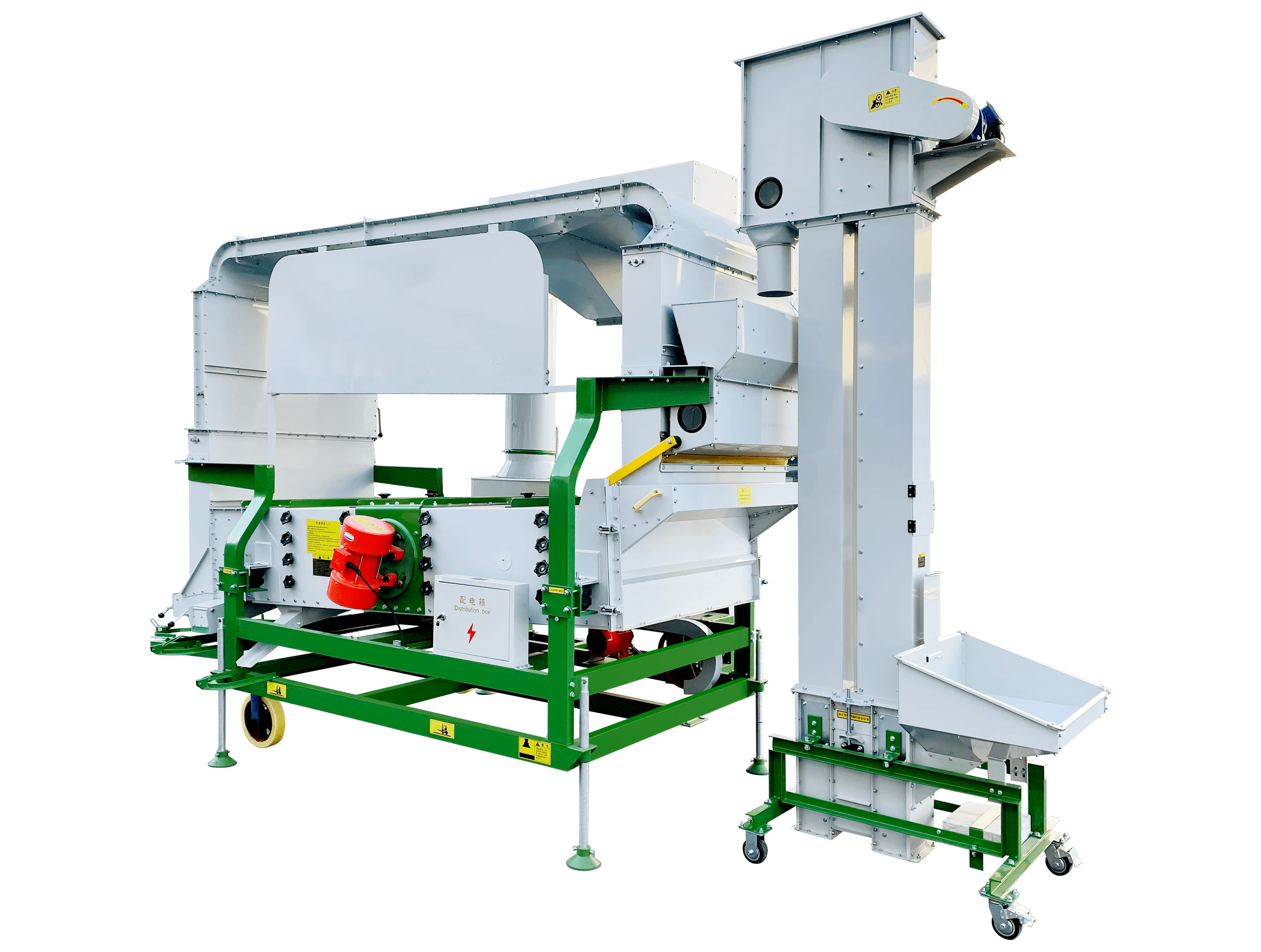

Воздушно-решетный сепаратор Julite 5XFS-7.5FC 6 фракций
Две аспирационные колонки на входе и выходе + решётный стан на 4 решета. Очищает и калибрует зерно по двум принципам: аэродинамика и размер. Для семенных линий, небольших партий, элиты и суперэлиты.
Два принципа сортировки в одной машине
Воздушно-решетная машина последовательно разделяет зерно по аэродинамическим свойствам и по размеру. Двойная аспирация (на входе и на выходе) плюс калибровка на решётном стане.
Первая аспирационная колонка — продувка на входе
Зерно попадает в приёмник-распределитель, который равномерно подаёт его по всей ширине стана. Затем проходит через аспирационную колонку. Восходящий поток воздуха удаляет пыль, солому, части стеблей, мякину — все лёгкие парусные примеси. Регулируется объём камеры и давление внутри камеры (дроссельной задвижкой).
Решётный стан — калибровка по размеру
Зерно последовательно проходит через 4 решета. То, что не провалилось через верхнее решето — крупные отходы. Что провалилось — идёт на следующее решето, и так пять раз. Сход с третьего решета — годный материал. Итог: 5 фракций по размеру плюс мельчайшая фракция из циклона.
Вторая аспирационная колонка — финишная продувка
Очищенный материал с решётного стана проходит через вторую аспирационную колонку. Дополнительная продувка убирает остаточную пыль и лёгкие частицы, поднявшиеся при движении по решётам. На выходе — готовый, годный продукт.

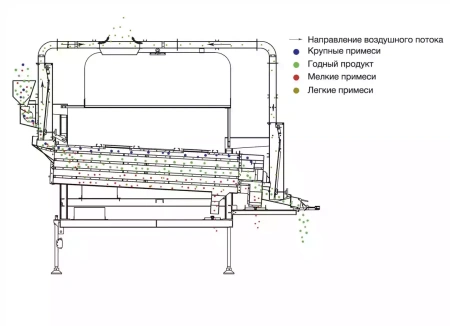

Принцип работы наглядно
Принцип работы XFS-7.5FC : приёмник → первая аспирация → решётный стан на 4 решета → вторая аспирация → выход
Аспирационная система: две колонки, один вентилятор
Один вентилятор на две колонки
Обе аспирационные колонки подключены к одному вентилятору через один циклон и один шлюзовой затвор. Воздух из обеих колонок заходит в циклон, очищается, выбрасывается через вентилятор.
Общая регулировка давления
Дроссельная задвижка на вентиляторе регулирует общее давление в системе. Работает как кран: открыто — вентилятор разгружен, давление низкое. Закрыто — давление максимальное.
Индивидуальная регулировка каждой колонки
На каждой аспирационной колонке — своя регулировка объёма камеры и своя регулировка давления (рычаг с дроссельной пластинкой внутри). Первый «ветер» настраивается с одной стороны, второй — с другой.
Первая колонка продувает зерно до решёт и убирает основную массу лёгких примесей. Вторая — после решёт, финишная. Воздуха много не бывает: две колонки дают запас по качеству очистки.
Запылённый воздух из обеих колонок заходит в циклон по спирали, частицы трутся о стенки и оседают. Шлюзовой затвор разгружает пыль, не теряя давления. Очищенный воздух выходит через вентилятор.
Решётный стан: от 1 до 5 решёт, до 6 фракций
Сердце машины — решётный стан. Материал проходит последовательно через решёта, каждое из которых отсекает определённый размер.
- Верхнее решето — сход: самые крупные примеси и зёрна.
- Второе решето — сход: примеси чуть мельче, но всё равно крупнее основного материала.
- Третье решето — сход: основной материал (калиброванное зерно).
- Четвёртое решето — сходы: фракции мельче основного материала.
- Поддон — проход через все 4 решета: самая мелкая фракция.
Сходы с верхних решёт (крупные отходы) находятс в начале решетного стана. Сход основного материала — дальше, с доводкой во второй аспирационной колонке.
Пять фракций с решёт + одна фракция из циклона (лёгкие примеси, осаждённые аспирацией). Фракция из циклона, как правило, мёртвая — утилизируется.
Два вибромотора по бокам: в отличие от машин с кривошипным механизмом (возвратно-поступательное движение, как шатун в автомобиле), здесь установлены эксцентриковые вибромоторы. Стан вибрирует на резиновых подушках.
Две регулировки вибрации : 1. Угол вибрации. Меняется наклоном вибромоторов. Вертикальнее — больше подбрасывания зерна (для калибровки). Горизонтальнее — больше движения вперёд (для производительности).
2. Интенсивность вибрации (вынуждающая сила). Меняется разведением/сведением частей эксцентрика внутри «колокольчиков» вибромоторов.
Люки в верхней части решетного стана дают доступ к первым двум решётам. Через них видно распределение материала и состояние решёт. Важно для контроля: если работает только половина машины — значит зерно подается неравномерно.
Два режима работы
Очистка
Высокая производительность, удаление примесей. Угол вибрации: направление больше вперёд, меньше вверх.
Калибровка
Ниже производительность, выше точность разделения по размеру. Угол вибрации: направление больше вверх (подбрасывание), меньше вперёд. Вибромоторы "заваливаются" в положение ближе к горизонтали.
Для каких задач и на каких этапах используется
Грубая (предварительная) очистка
Зерно с поля, из-под комбайна. Убираются крупные, мелкие и лёгкие примеси. Машина способна работать как грубая очистка, но с ограничением по производительности — это оборудование для семенных линий и небольших партий.
Первичная очистка
После грубой очистки — получение товарного зерна. Отходы полезные: кормовой зернопродукт (КЗП).
Вторичная очистка
После первичной — доводка до семенного качества. После этой машины можно ставить пневмостол и фотосепаратор для удаления примесей одного цвета и зёрен, битых поперёк оси.
Работа с элитой и суперэлитой
Идеальна для небольших партий на размножение. Купили элиту, суперэлиту — прогнали через эту машину. Не гоняете дорогой материал по большим комплексам, не несёте потери, исключаете подмес других культур.
Что важно знать о комплектации
В комплекте
- Две аспирационные колонки (на входе и на выходе)
- Решётный стан на 4 решета
- Вентилятор, циклон, шлюзовой затвор
- Приёмник зерна
- Два вибромотора с регулировкой угла и интенсивности
- Шкаф управления
Не входит в комплект
- Загрузочная нория — поставляется отдельно
- Самотёки и переходы — проектируются и изготавливаются под объект
Для каких культур подходит
Воздушно-решетная машина 5XFS-7.5FC универсальна. Работает с широким спектром культур, включая мелкосемянные — за счёт сменных решёт и точной настройки аспирации.
Зерновые
Пшеница, ячмень, овёс, рожь
Зернобобовые
Горох, нут, чечевица, соя
Масличные
Подсолнечник, лён, рапс
Мелкосемянные
Травы однолетние и многолетние, просо, горчица
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип машины | Воздушно-решетный сепаратор |
| Модель | 5XFS-7.5FC |
| Аспирационная система | Две аспирационные колонки (вход + выход), один вентилятор, один циклон, один шлюзовой затвор |
| Решётный стан | 4 решёт, до 6 фракций за проход |
| Принцип сортировки | Аэродинамический (скорость витания) + размер (толщина/ширина) |
| Режимы работы | Очистка (высокая производительность) / Калибровка (высокая точность) |
| Регулировки вибрации | Угол вибрации (наклон вибромоторов) + интенсивность (эксцентрики) |
| Регулировки аспирации | Объём камеры + давление (индивидуально на каждой колонке) |
| Применение | Грубая, первичная, вторичная очистка; семенные линии; элита/суперэлита |
| Культуры | Зерновые, зернобобовые, масличные, мелкосемянные |
| Расходники и запчасти | В наличии на складе: решёта, резиновые подушки, ремни, вибромоторы |
После этой машины — что дальше?
5XFS-7.5FC решает большой круг задач, но не все. Вот как дооснастить линию после неё.
Фотосепаратор
Убирает примеси одного цвета с основной культурой. Решёта бессильны против склероций в подсолнечнике и пшеницы в ячмене — здесь работает оптика и ИИ.
Пневмостол
Зерно, битое поперёк оси, решётами не убрать — толщина та же, а удельный вес в два раза меньше. Пневмостол решает эту задачу сортировкой по удельному весу.
Калибровщик
Если нужно более тонкое фракционирование после этой машины — дополнительный решётный стан без ветров для разделения на 3–5 фракций.
