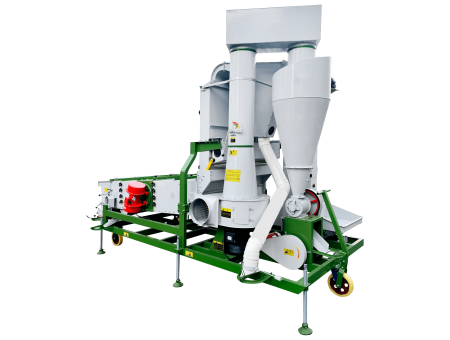

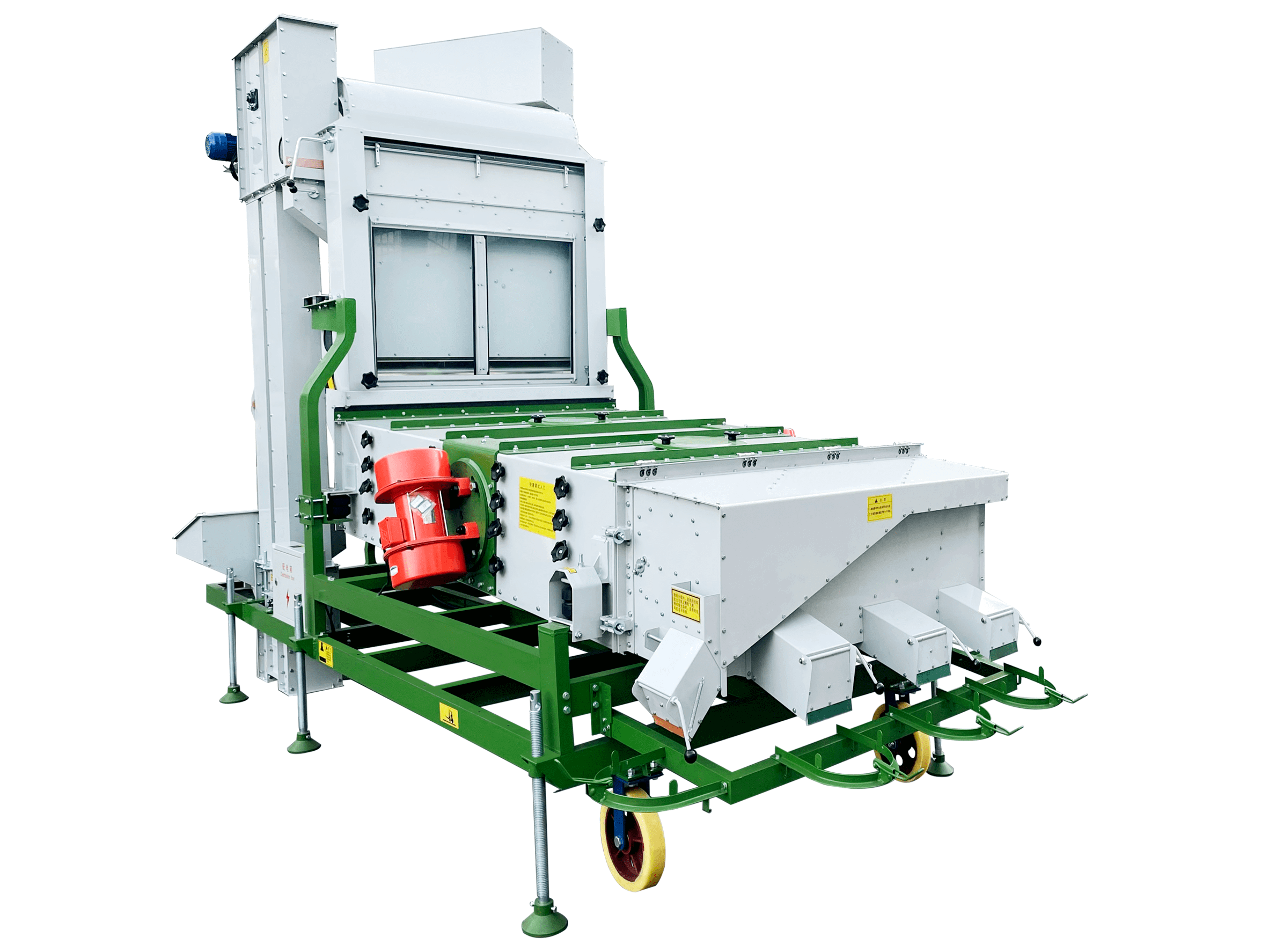

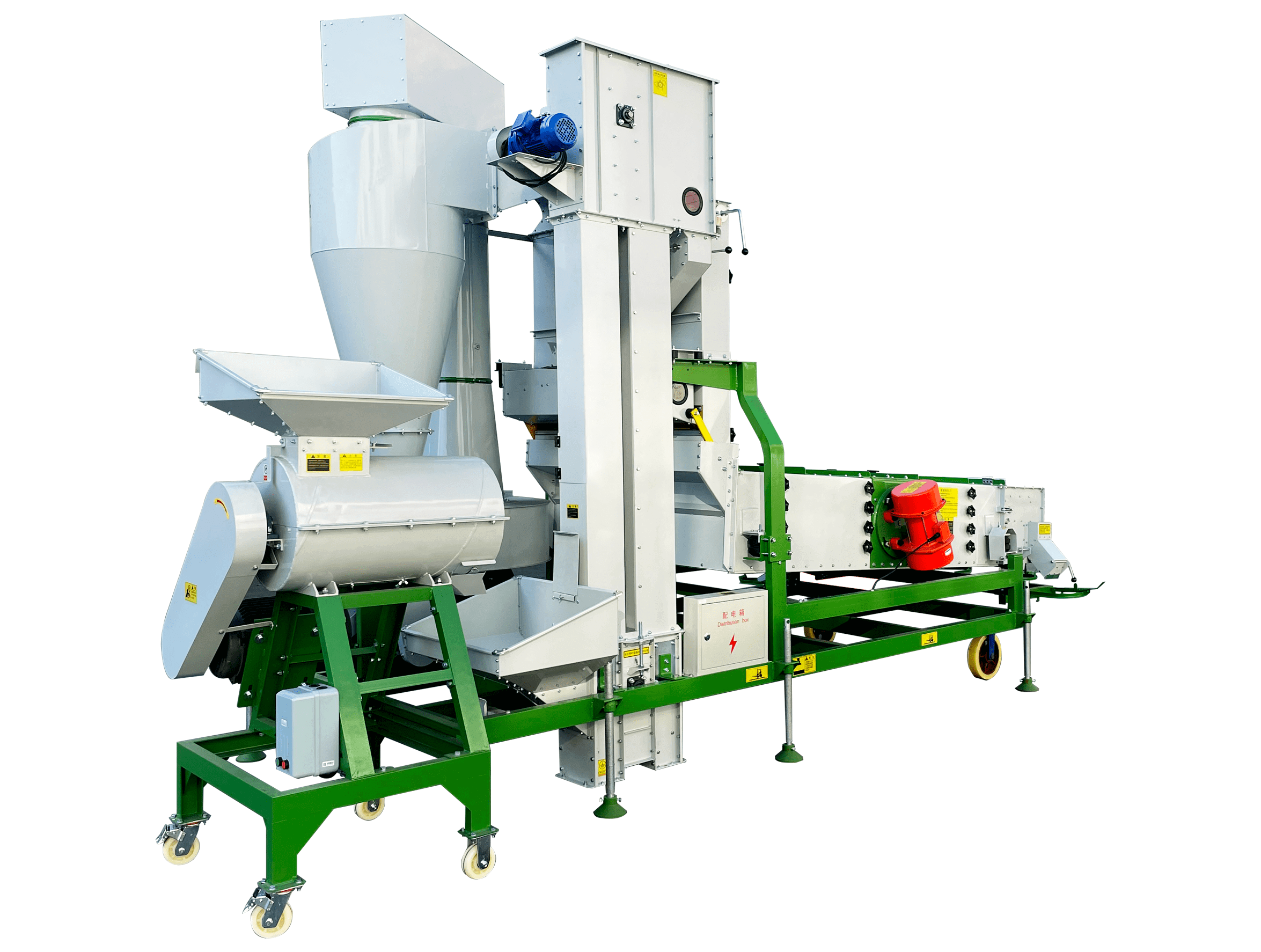

Воздушно-решетная машина для очистки зерна Julite 5XFS-7.5С
базовая комплектация
Первичная очистка сырья от крупных, мелких и лёгких примесей. Продувка воздухом, калибровка по размеру на решётном стане. Для зерновых, зернобобовых, масличных и мелкосемянных культур.
+1 c циклона
Принцип работы
Машина сортирует зерно по двум принципам: аэродинамическому (парусность, вес, скорость витания) и размерному (толщина, ширина).
Подача сырья
Материал попадает в приёмный бункер и равномерно распределяется по ширине аспирационного экрана.
Аспирационный экран — первичная очистка воздухом
Восходящий поток воздуха продувает зерно. Пыль, мякина, оболочки, солома, части бобов и любой лёгкий парусный засоритель уносятся в циклон. В зависимости от продукта и засорённости очистка регулируется изменением объёма камеры: чем тяжелее продукт, тем сильнее зажимается камера — интенсивность продувки растёт.
Решётный стан — калибровка по толщине
Зерно попадает на набор металлопробивных решёт. Каждое решето отсекает фракцию: более крупные, чем основной материал, примеси идут в сход, более мелкие — проваливаются на следующее решето. Основной материал выходит со своего решета. Сортировка по толщине, ширине и размеру.
Выход фракций
В зависимости от количества решёт — 5 или 6 фракций, включая лёгкую фракцию, осаждённую в циклоне.

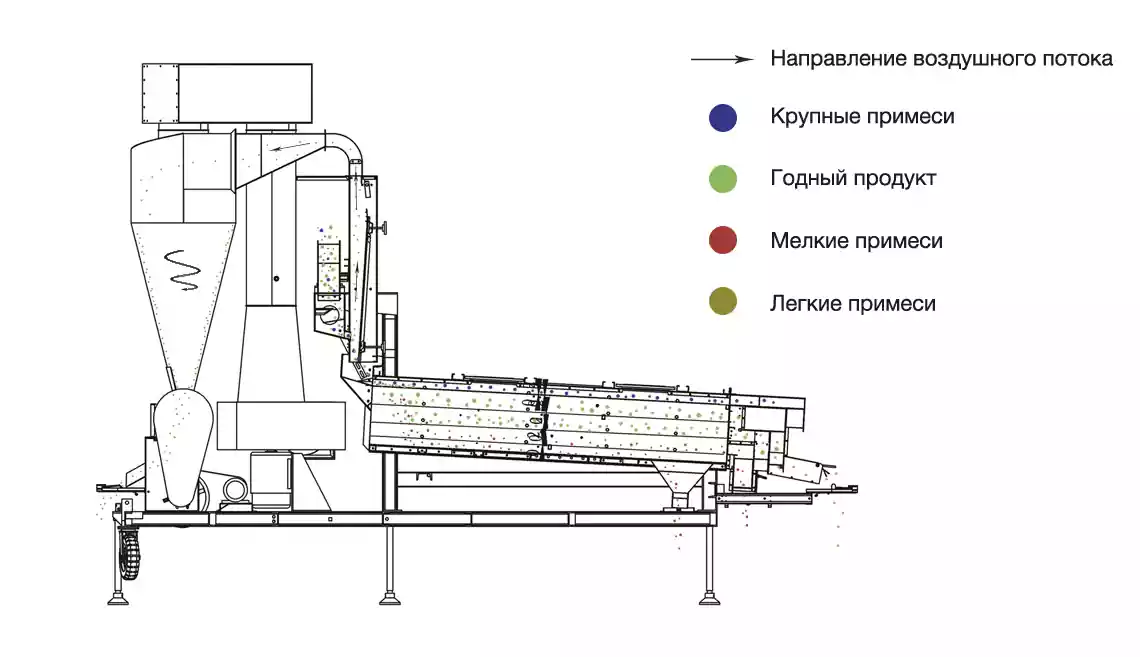

Принцип работы — наглядно
Принцип работы 5XFS-7.5C : приёмник → аспирация → решётный стан на 4 решета → выход 5 фракций продукта
Две рабочие части машины
Аспирационный экран
Восходящий поток воздуха продувает зерно. Пыль, мякина, оболочки, солома, части бобов и любой лёгкий парусный засоритель уносятся в циклон. Очистка регулируется изменением объёма камеры: тяжелее продукт — сильнее зажимается камера, выше интенсивность продувки.
Решётный стан
Комплект металлопробивных или металлотканных решёт для удаления более крупных и более мелких, чем основной материал, примесей. Фактически сортирует по толщине, ширине и размеру.
Решёта — многофункциональные и легкозаменяемые. Решета бывают с круглыми, прямоугольными, треугольными, гексагональными отверстиями, разных размеров. Подбираются в зависимости от задачи, засорителей и/или годного материала.
Между полотном и рамкой решета распределены каучуковые шарики, под действием вибрации шарики внутри рамки прыгают, очищая отверстия решет в процессе сортировки.
Какие примеси удаляет
Лёгкие примеси
Пыль, мякина, оболочки, солома, листочки, лёгкий парусный засоритель. Удаляются восходящим потоком воздуха в аспирационном экране.
Крупные примеси
Частицы крупнее основного материала: комья земли, камни, крупный сор, остатки стеблей. Отсеиваются на верхних решётах.
Мелкие примеси
Частицы мельче основного материала: песок, мелкие семена сорняков, колотое зерно. Проваливаются через нижние решёта в поддон.
Преимущества воздушно-решетной машины Julite 5XFS-7.5C
Эффективна для мелкосемянных культур
Сменные решёта и точная настройка аспирации позволяют работать с культурами, которые большинство машин не берут: лён, рапс, кунжут, просо, травы.
Очистка воздухом
Аспирационный экран продувает сырьё на входе.
Большая просеивающая поверхность
Решётный стан спроектирован так, чтобы обрабатывать большой объём сырья без потери качества разделения. Это особенно важно на первичной очистке, когда с поля идёт зерно с высокой засорённостью.
Многофункциональные решёта
Решёта легко заменяются, адаптируя машину под конкретную культуру.
Для каких культур подходит
Машина универсальна. Эффективна даже для мелкосеменных культур, где стандартное оборудование часто не справляется.
Зерновые
Пшеница, ячмень, овёс, рожь
Зернобобовые
Горох, нут, чечевица, соя
Масличные
Подсолнечник, лён, рапс, кунжут
Мелкосемянные и технические
Просо, горчица, травы
На каких этапах очистки используется
Первичная очистка
Основное назначение. Зерно с поля или после грубой очистки доводится до товарного состояния: убираются крупные, мелкие и лёгкие примеси, материал калибруется по размеру.
Грубая (предварительная) очистка
При использовании в начале линии сразу после приёмки. Вопрос производительности — чем засореннее продукт, тем меньше производительность.
Вторичная очистка
Используется в составе семенных линий в комплексе с пневмостолом и фотосепаратором — для получения семенного материала или продукта премиум-качества.
Что входит в комплект поставки
В комплекте
- Аспирационный экран с вентилятором, циклоном и шлюзовым затвором
- Решётный стан с комплектом металлопробивных решёт
- Приёмный бункер
- Вибромоторы
- Шкаф управления
Поставляется отдельно
- Нории (рекомендуем тихоходные — бережная транспортировка)
- Бункера накопительные
- Самотёки и переходы
- Дополнительный аспирационный канал на выходе (опция)
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип машины | Воздушно-решетный сепаратор |
| Серия | Julite 5XFS-7.5С |
| Принцип сортировки | Аэродинамический (парусность, вес, скорость витания) + размер (толщина, ширина) |
| Аспирация | Одинарная аспирационная колонка на входе |
| Решётный стан | 4 рядов решёт |
| Количество фракций | до 6, включая фракцию с «ветров» из циклона |
| Производительность (пшеница) | до 7,5 т/ч |
| Удаляемые примеси | Крупные, мелкие, лёгкие (пыль, мякина, солома, оболочки) |
| Культуры | Зерновые, зернобобовые, масличные, мелкосемянные |
| Питание | 380 В, трёхфазное |
