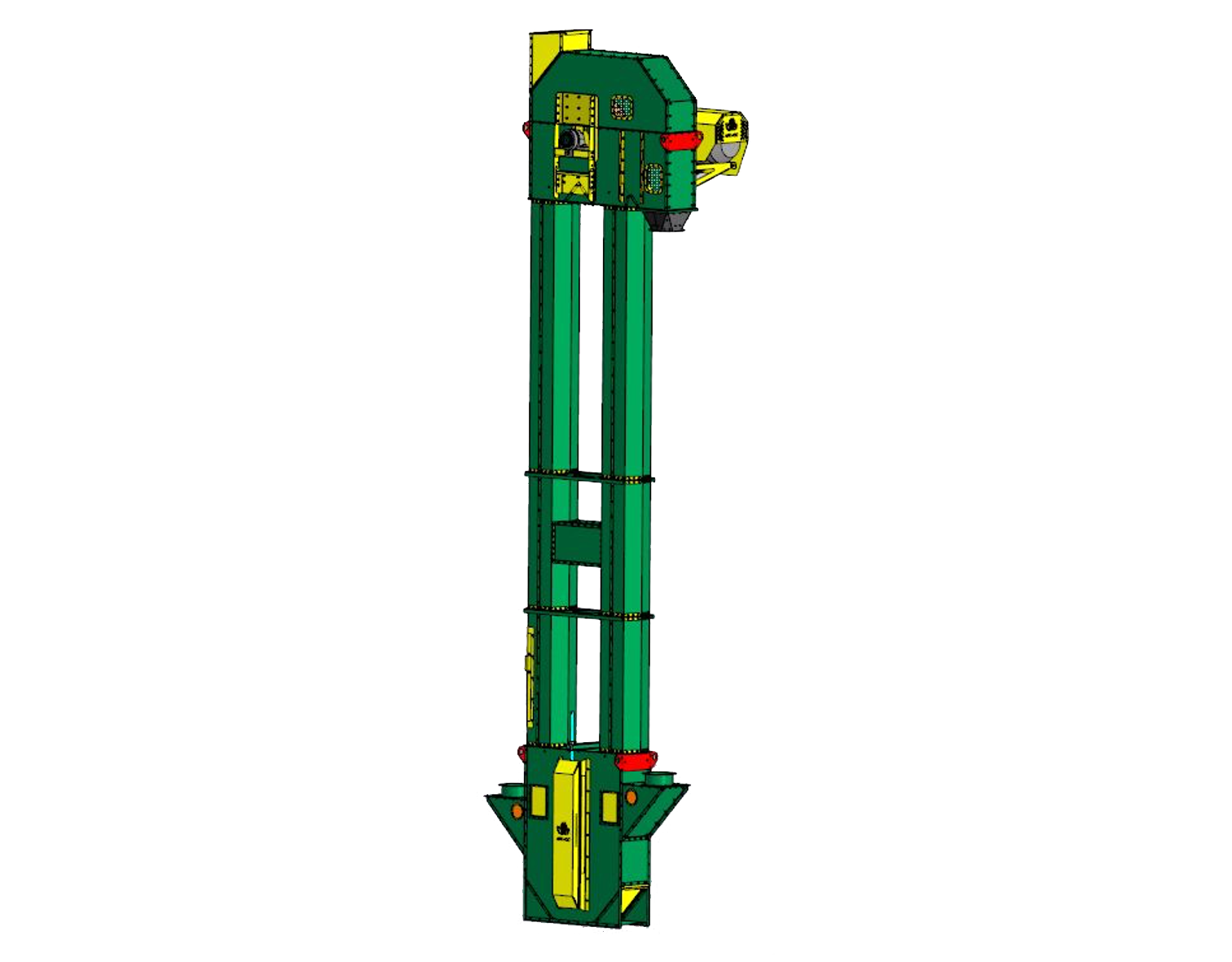

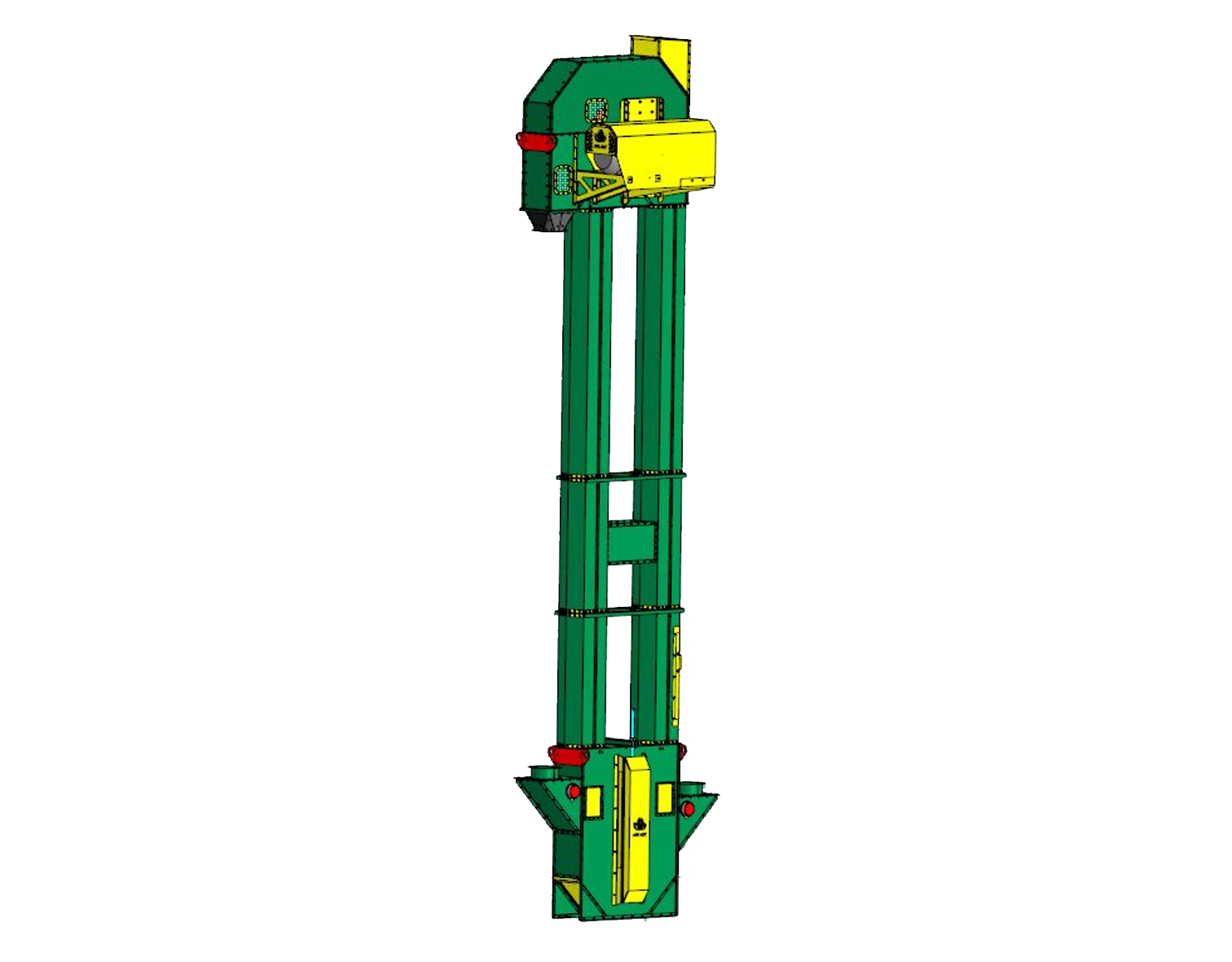

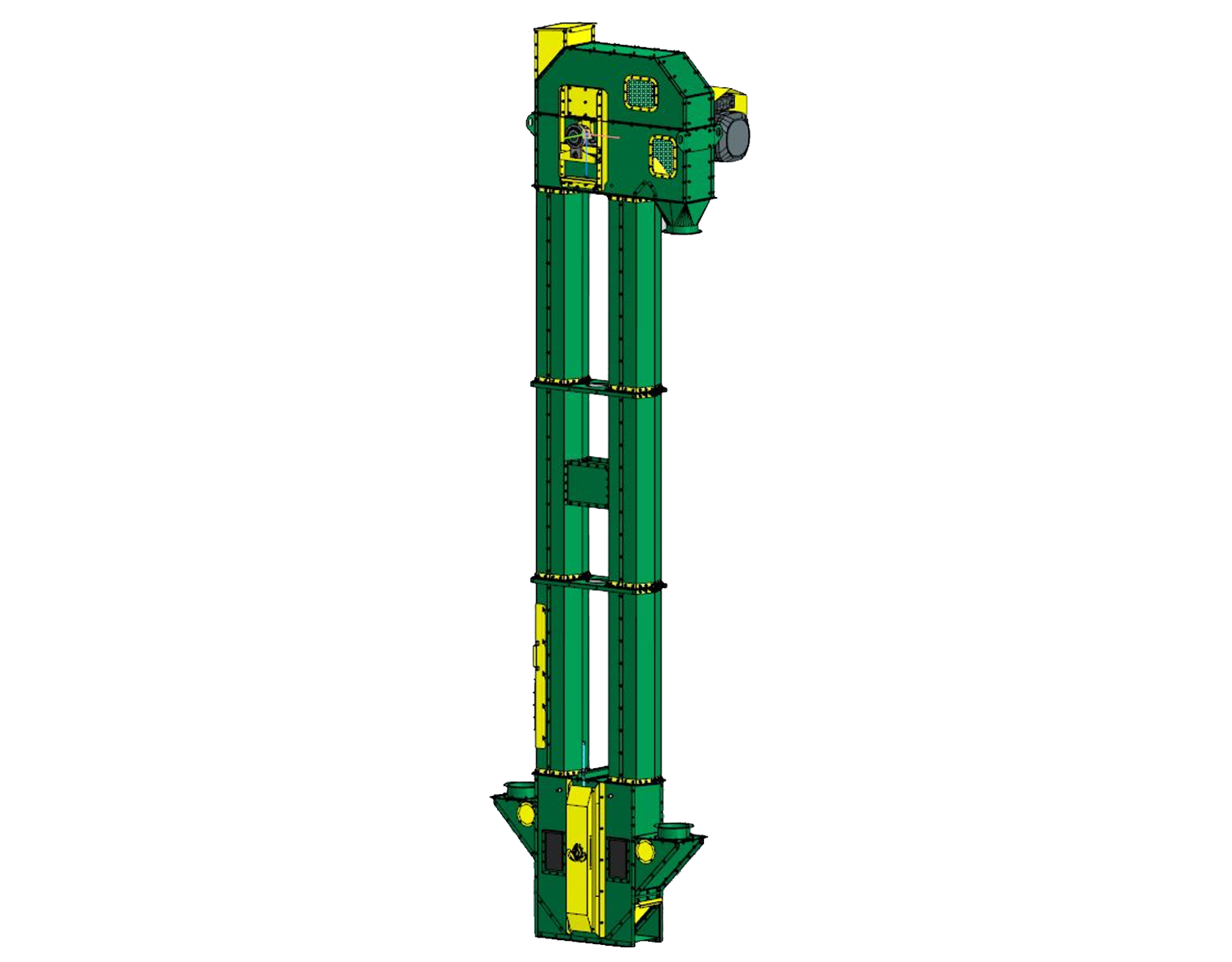

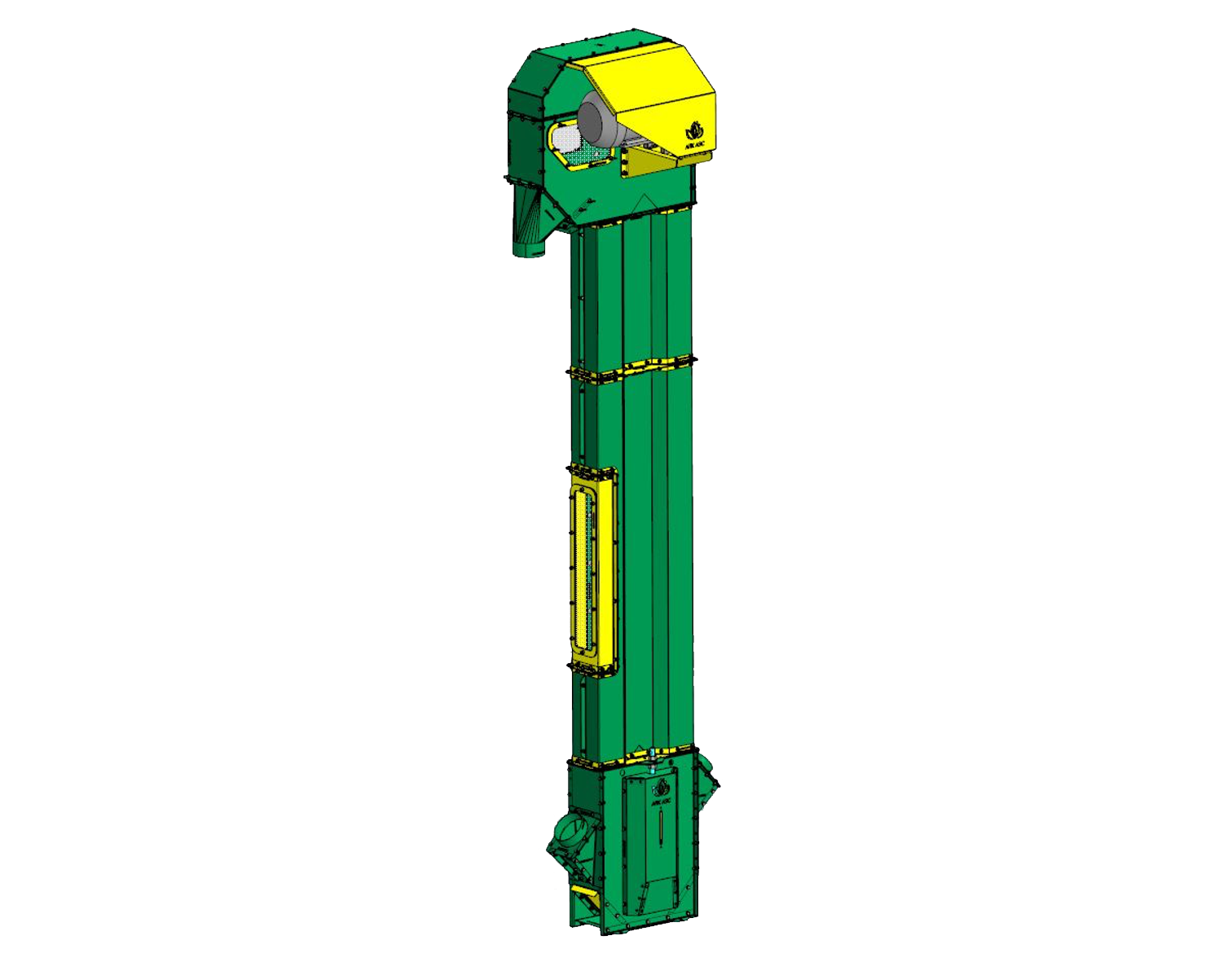

Нория ленточная ковшовая
Нория используется для вертикального подъема зерна и других сыпучих материалов для загрузки в емкости, находящиеся на высоте.
Подробнее
Характеристики:
Производительность
—
от 5 до 175 тонн пшеницы в час

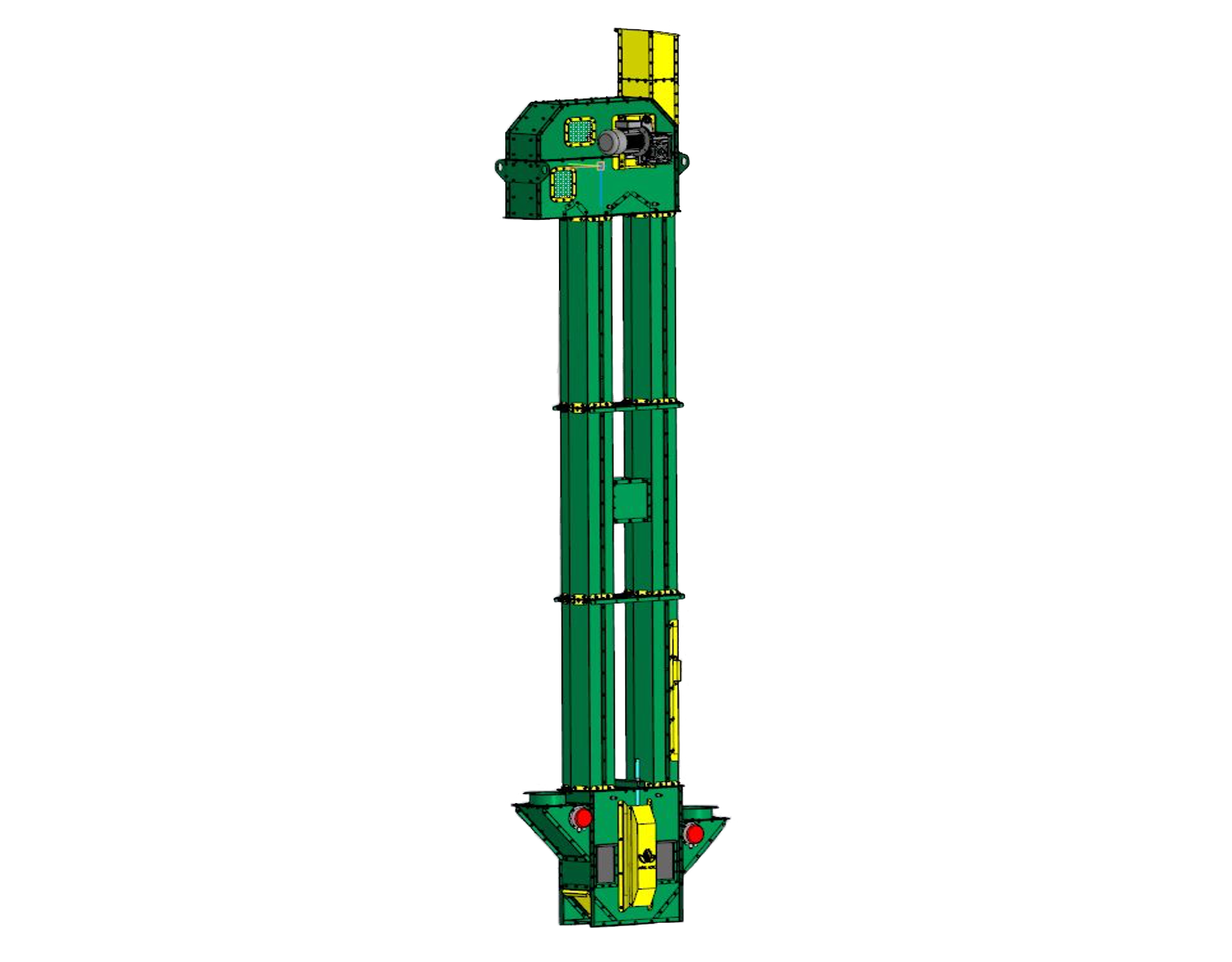

Нория ленточная ковшовая
Описание
Нория используется для вертикального транспортирования исходного и обработанного материала в составе технологических и сушильных комплексов.Нашей компанией производятся нории от 5 до 100 тонн пшеницы в час.
Высота транспортировки до 60 м.
- Футеровка головки и приемного носка нории, что позволяет снизить травмирование перемещаемого продукта и увеличить срок службы элементов, подверженных воздействию продукта.
- Нория может быть дополнительно оснащена: датчиком схода ленты; датчиком подпора (в башмаке нории); датчиком контроля скорости ленты; взрыворазрядительным устройством; частотным преобразователем.
- черновая окрашенная сталь
- оцинкованная сталь
Характеристики
| Модель | НКЛ-10 | НКЛ-15 | НКЛ-30 | НКЛ-50 | НКЛ-100 |
|---|---|---|---|---|---|
|
Производительность по пшенице, т/ч (при 0.75 т/м3 и влажности 17%) |
10 | 15 | 30 | 50 | 100 |
| Высота транспортирования, м | до 10 / до 20 | до 25 | до 25 | до 40 | до 60 |
| Скорость ленты, м/с | 2.0 | 2.6 | 2.6 | 2.2 | 2.8 |
| Ширина ленты, мм | 100 | 180 | 180 | 220 | 315 |
| Шаг ковшей, мм | 140 | 460 | 230 | 200 | 210 |
| Размер ковшей, мм |
Ширина - 105 Глубина - 70 Вылет - 85 |
Ширина - 165 Глубина - 95 Вылет - 135 |
Ширина - 165 Глубина - 95 Вылет - 135 |
Ширина - 215 Глубина - 110 Вылет - 155 |
Ширина - 260 Глубина - 127 Вылет - 161 |
|
Частота вращения приводного барабана, об/мин |
180 | 150 | 150 | 106 | 72 |
| Диаметр приводного барабана, мм | 200 | 400 | 400 | 400 | 740 |
| Толщина стенки, мм |
Головки - 2 Башмака - 2 Шахты - 1.5 |
Головки - 3 Башмака - 3 Шахты - 2 |
Головки - 3 Башмака - 3 Шахты - 2 |
Головки - 3 Башмака - 3 Шахты - 2 |
Головки - 3 Башмака - 3 Шахты - 2 |
| Ширина поперечного сечения шахты в свету, мм | 132 | 220 | 220 | 260 | 340 |
| Привод нории | червячный мотор-редуктор | червячный мотор-редуктор | червячный мотор-редуктор | конический редуктор | конический редуктор |
| Мощность привода, кВт | 1.1 / 1.5 | 2.2 | 2.2 | до 11 | до 30 |
Комплектация: Головка нории; Мотор-редуктор; Выгрузка; Шахта нории; Башмак нории; Засыпной лоток; Натяжная шпилька; Ковши нории; Лента нории; Люк для очистки; Люк обслуживания.
