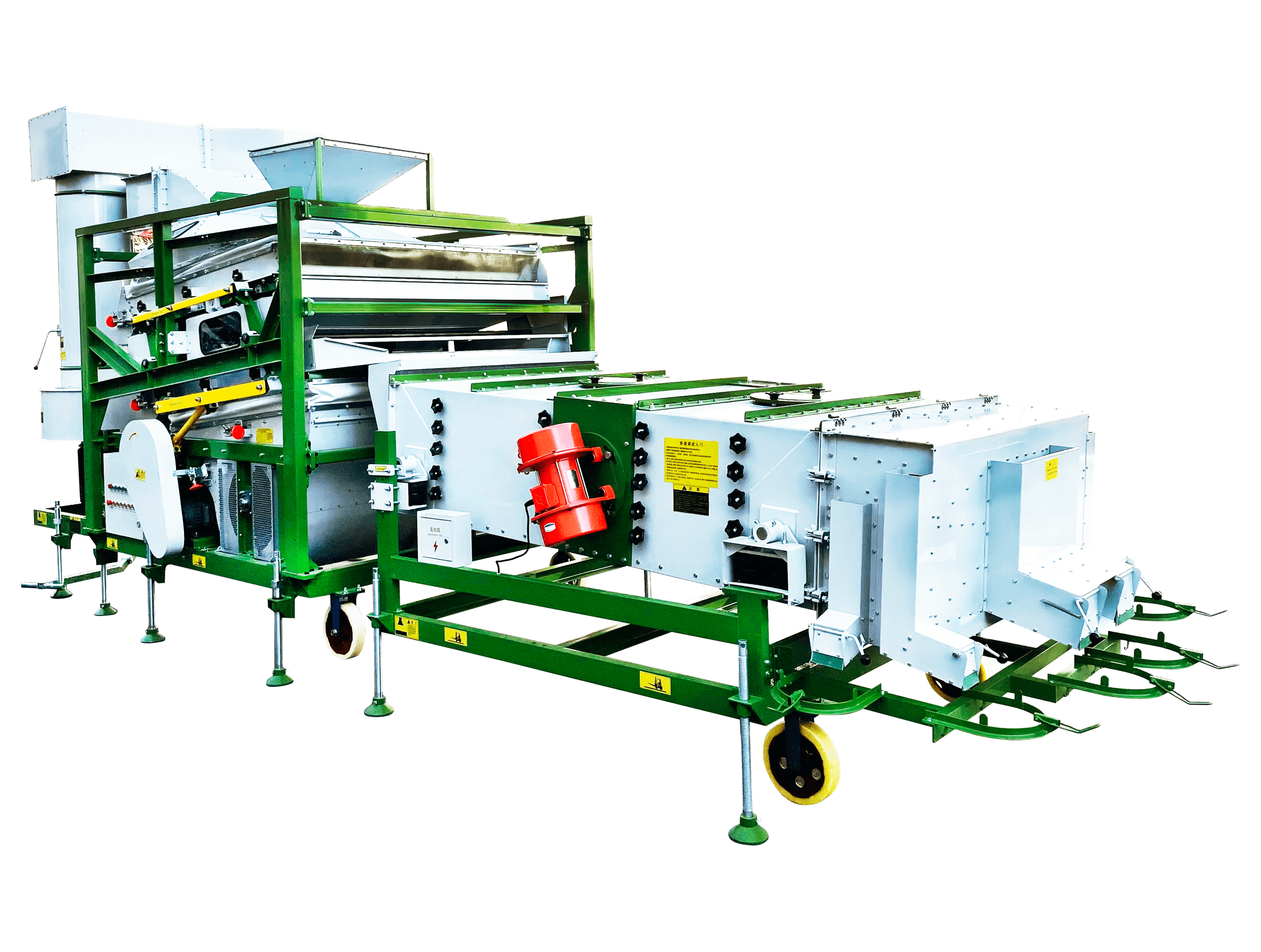

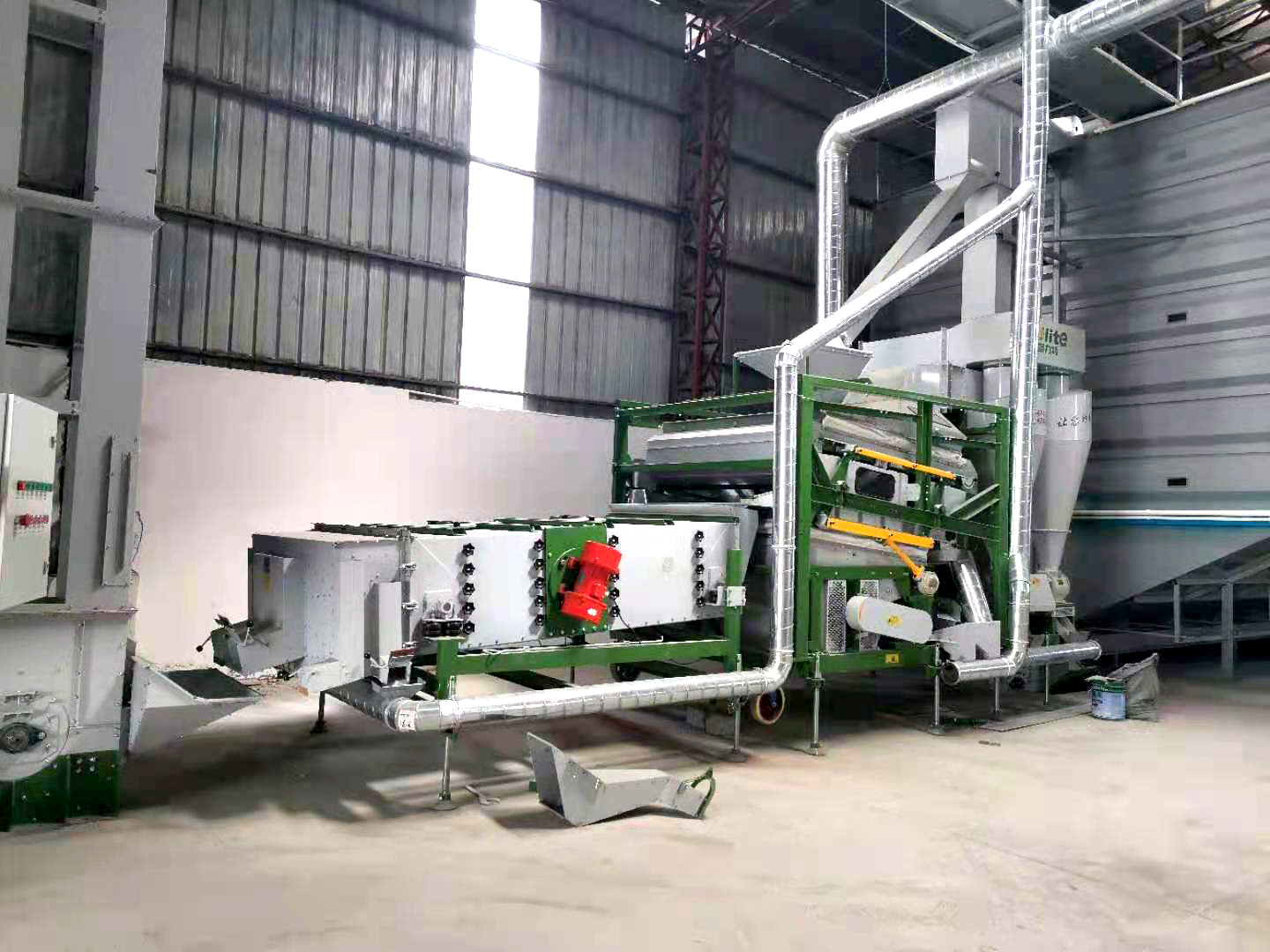

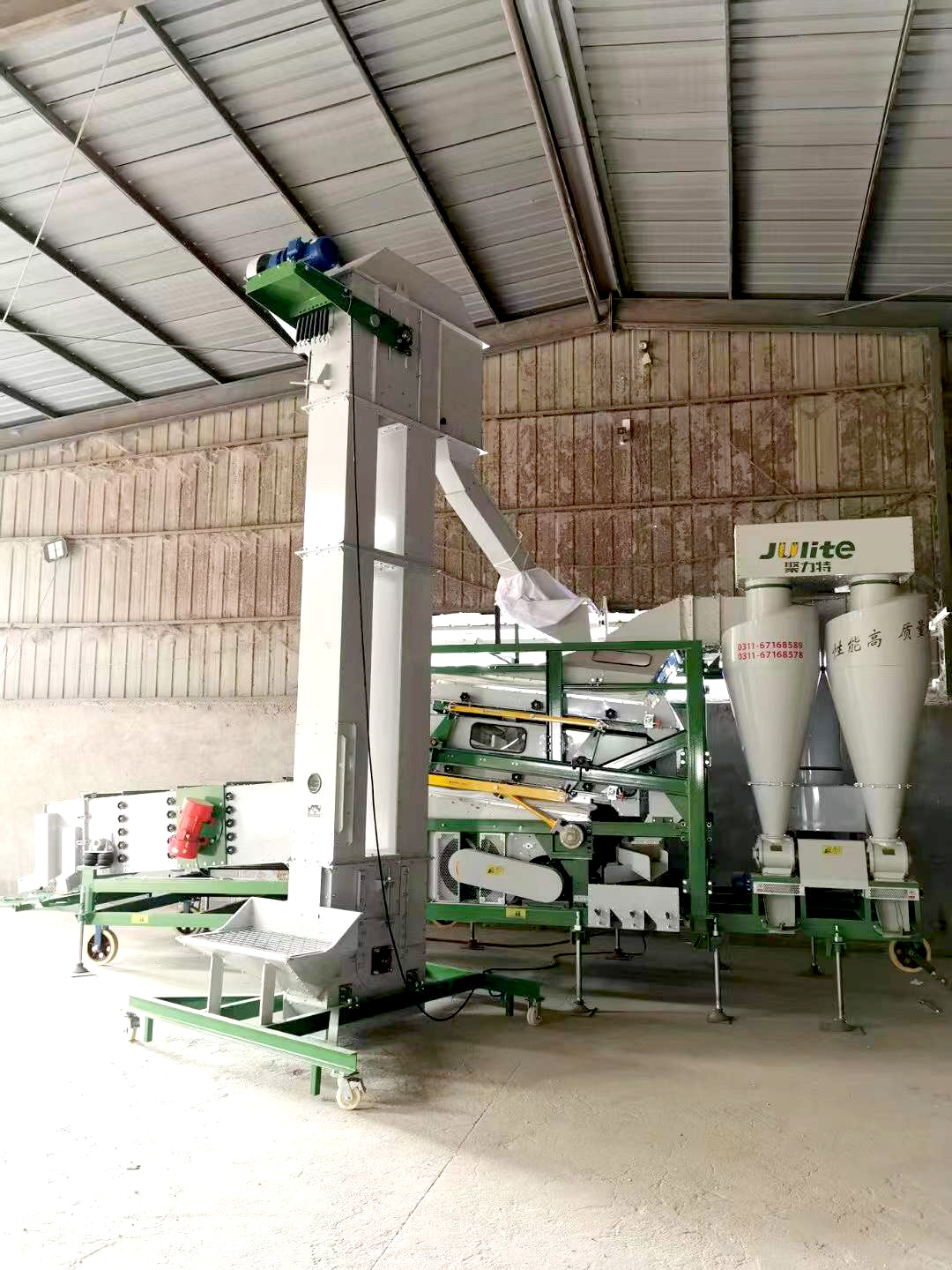

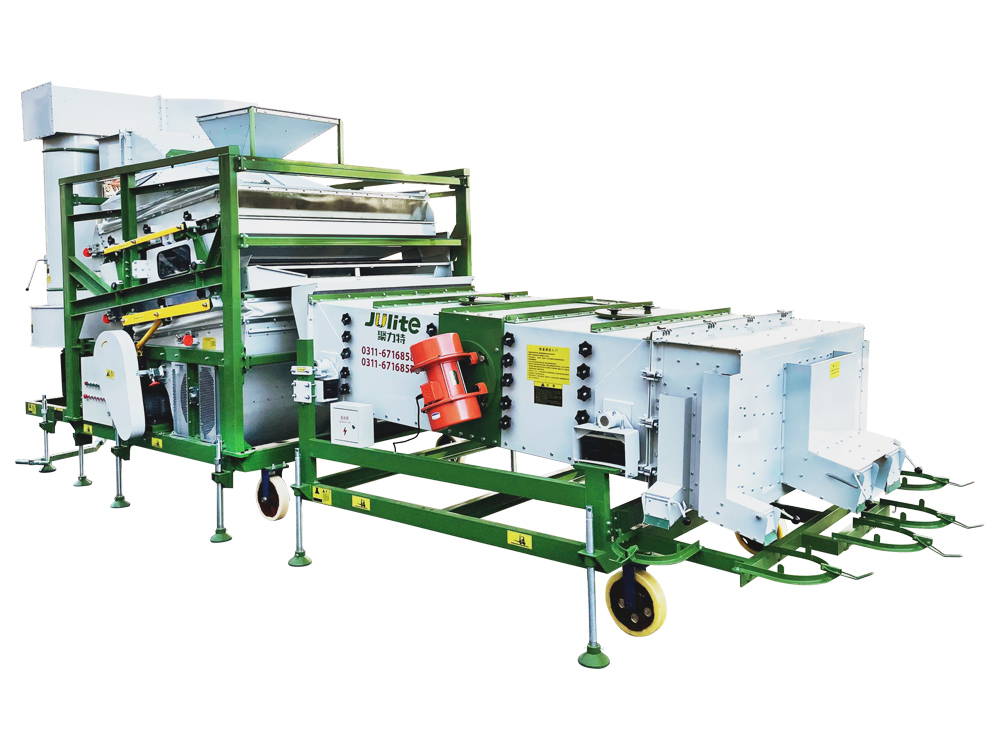

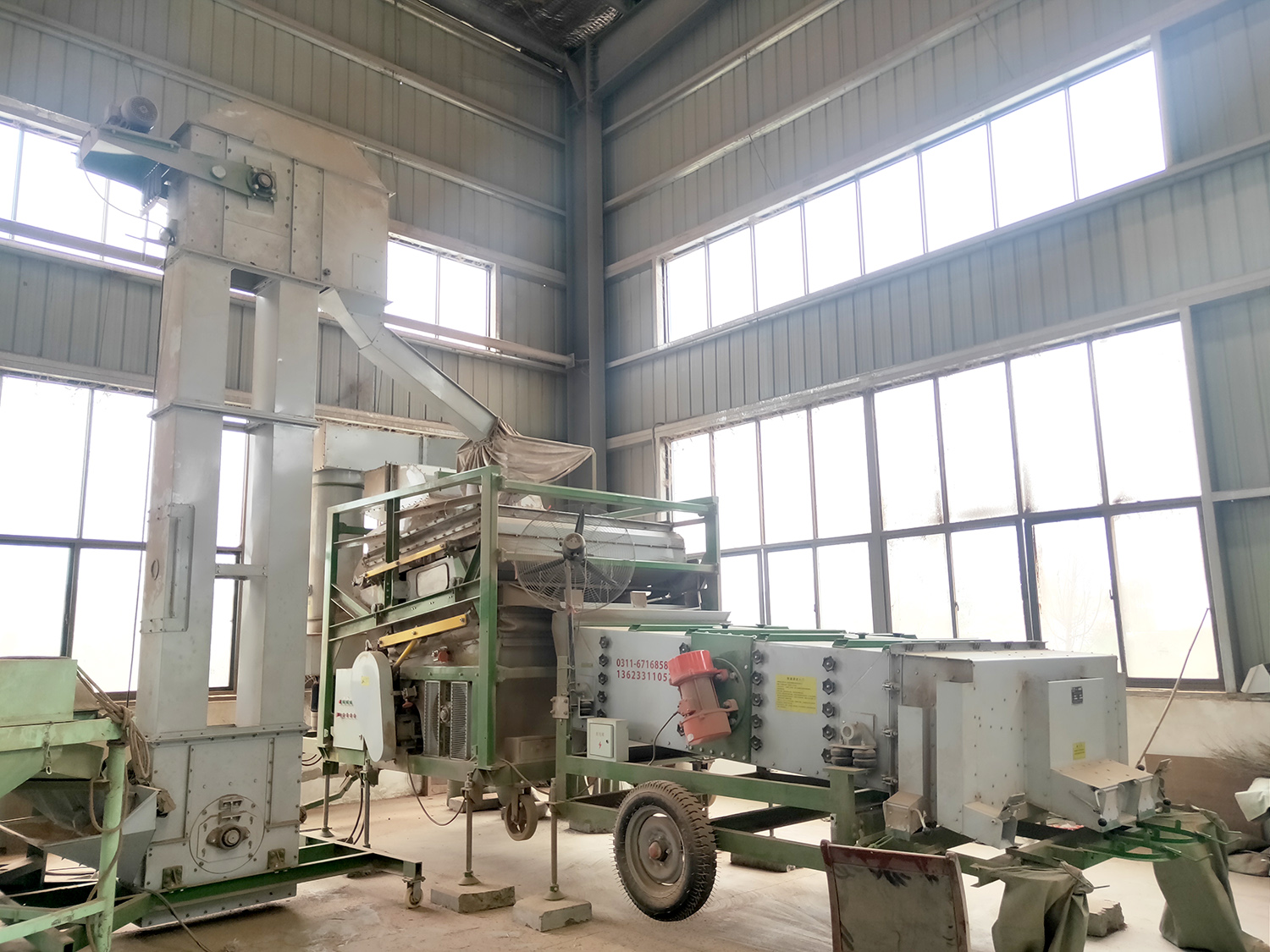

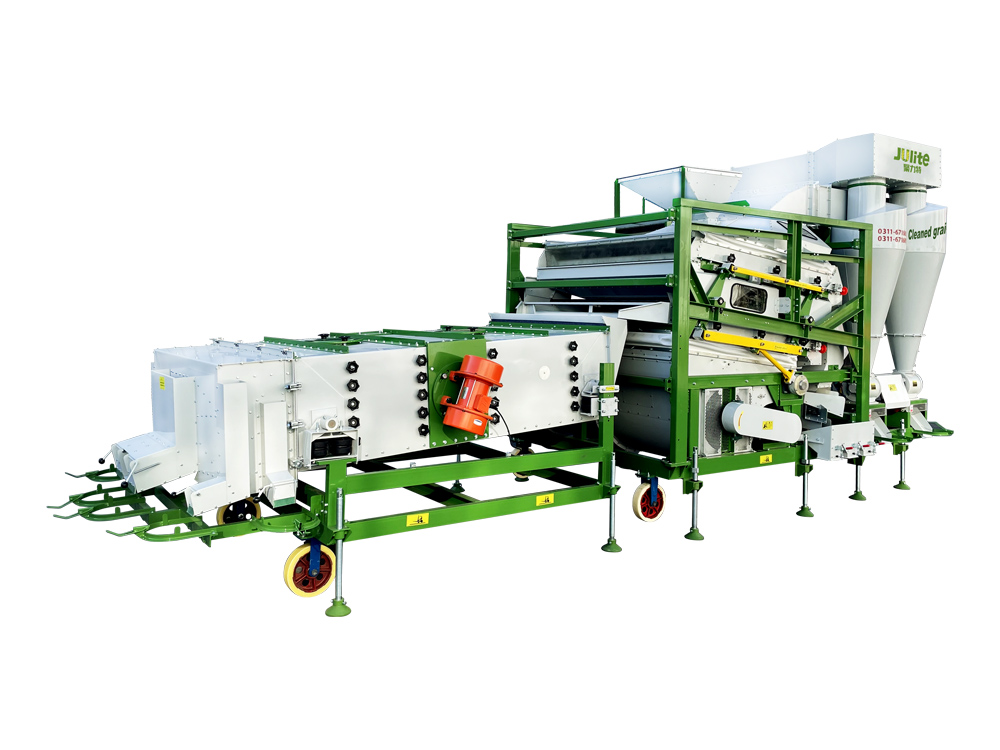

Зерноочистительный комплекс Julite 5XFZ-40Z + калибратор 5XFJ-20Y очистка+калибровка
Комбинированный воздушно-гравитационный сепаратор 5XFZ-40Z и вибрационный калибратор 5XFJ-20Y в единой линии. Очистка от лёгких примесей, сортировка по удельному весу и разделение на товарные фракции по размеру — в одном потоке.
Назначение
Комбинированный воздушно-гравитационный сепаратор 5XFZ-40Z и вибрационный калибратор 5XFJ-20Y образуют единый зерноочистительный комплекс для очистки, сортировки и калибровки зерна и семян.
Оборудование предназначено для материалов с большими объёмами переработки: кукуруза, пшеница, сорго и другие культуры. Сепаратор 5XFZ-40Z удаляет лёгкие примеси (пыль, мякину, солому), проросшие зёрна, зерно, повреждённое насекомыми, плесневое и битое зерно. Калибратор 5XFJ-20Y разделяет очищенный продукт на товарные фракции по размеру. Комплекс работает как единая линия: очистка и калибровка происходят последовательно, без промежуточной перевалки.
Ключевая особенность — две гравитационные платформы / пневмостола
Зерноочистительная машина 5XFZ-40Z оснащена двумя гравитационными платформами, работающими последовательно. Принцип сортировки здесь как на пневмостоле - по удельному весу. Под воздействием вибрации и воздушного потока тяжелые, выполненные, зерна идут по платформе вверх, а легкие, колотые или щуплые, опускаются вниз.
Первая платформа — отрицательное давление
Воздушная сепарация удаляет лёгкие примеси: пыль и мякину. Они выгружаются и собираются пылеуловителем замкнутого цикла после прохождения через воздуховод и спиральный пылеуловитель. Гравитационная сепарация на этой платформе эффективно удаляет солому и фрагменты стеблей.
Вторая платформа — положительное давление
Материал поступает через механизм направления зерна. Регулировка воздушного потока и положения перегородок усиливает гравитационное разделение. Удаляются битое зерно, мякина, проросшее зерно, зерно, повреждённое насекомыми, и плесневелое зерно. Готовый продукт выгружается сверху платформы.
Как работает сепаратор
Подача сырья
Материал поступает через загрузочный бункер на первую платформу-гравитационный стол.
Первая платформа — воздушная и гравитационная сепарация
Воздушная сепарация удаляет лёгкие примеси — пыль и мякину. Они выгружаются и собираются пылеуловителем замкнутого цикла после прохождения через воздуховод и спиральный пылеуловитель. Гравитационная сепарация эффективно удаляет более лёгкие, чем основной продукт, примеси — солому и фрагменты стеблей.
Передача на вторую платформу
Материал поступает на вторую платформу гравитационного разделения с положительным давлением через механизм направления зерна.
Вторая платформа — тонкая гравитационная очистка
Регулировка воздушного потока и положения перегородок дополнительно улучшает процесс гравитационного разделения. Эффективно удаляются щуплое и битое зерно, проросшее, повреждённое насекомыми и плесенью зерно.
Калибровка
Очищенный продукт поступает в калибратор 5XFJ-20Y. Вибрационные сита разделяют материал по размеру на товарные фракции. Сменные сита позволяют перенастраивать калибратор под конкретную культуру и требуемые классы.
Выход готового продукта
Готовый продукт выгружается сверху платформы гравитационного разделения.
Преимущества комплекса 5XFZ-40Z + 5XFJ-20Y
Высокая производительность
Сепаратор обеспечивает более 40 т/ч на предварительной очистке и более 20 т/ч на тонкой. Калибратор дает 15–20 т/ч. Комплекс рассчитан на большие объёмы и высокие сезонные нагрузки.
Высокая чистота
Степень удаления ≥ 99% для пыли, мякины и соломы.
Полный цикл обработки
Очистка, сортировка и калибровка в одном потоке. Не нужно покупать две отдельные машины и искать, как их скомпоновать.
Двойной решётный стан калибратора
Модель калибратора 5XFJ-20Y имеет два ситовых короба, что удваивает производительность калибровки без увеличения площади.
Пылеудаление и защита окружающей среды
Полностью закрытая конструкция с двухкорпусным спиральным пылеуловителем обеспечивает пылеудаление и защиту окружающей среды.
Стабильность и надёжность
Специальная конструкция с самобалансировкой. Верхняя и нижняя секции нейтрализуют инерционные силы, обеспечивая стабильную работу.
Компактность
Две гравитационные платформы с верхней и нижней секциями и двойной решётный стан экономят пространство.
Простота эксплуатации
Сменная гравитационная платформа и сменные сита для лёгкой ежедневной очистки и обслуживания.
Низкий расход электроэнергии
Сепаратор — 20,55 кВт, калибратор — 1,5 кВт. Энергоэффективный дизайн за счёт снижения потерь воздушного потока.
Многофункциональность
Может обрабатывать материалы с различными размерами частиц. Одна линия закрывает несколько задач.
Для каких культур и задач
Машина предназначена для материалов с большими объёмами переработки.
Зерновые
Пшеница, ячмень, овёс, рожь, сорго
Кукуруза
Очистка и сортировка кукурузного зерна
Зернобобовые
Горох, нут, чечевица, соя
Масличные
Подсолнечник, лён, рапс, кунжут
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | Julite 5XFZ-40Z |
| Тип | Комбинированный воздушно-гравитационный сепаратор |
| Назначение | Удаление лёгких примесей, пыли, мякины, соломы, проросших и повреждённых семян |
| Площадь деки пневмостола | 3,4 м2 |
| Размер деки пневмостола | 2000 × 1700 мм |
| Производительность (предварительная очистка) | > 40 т/ч |
| Производительность (тонкая очистка) | > 20 т/ч |
| Мощность | 22,05 кВт |
| Вес | 4660 кг |
| Габариты | 8000 × 2560 × 3550 мм |
| Решёта для удаления крупных примесей на выходе | Нет |
| Амортизирующий модуль | Швейцария |
| Расходники и запчасти | В наличии на складе АПК «Алтай ЭКО Сорт» |
Почему Julite — это надёжно
Проверено на своём производстве
Машины Julite работают на нашем перерабатывающем предприятии с 2019 года. Мы знаем ресурс каждого узла из собственной практики, а не из каталога.
Все расходники на складе
Сита, решёта, ремни, втулки, вибромоторы, амортизирующие подушки — всегда в наличии. Никаких месяцев ожидания запчастей.
Что входит в комплект, а что нет
В комплекте
- Два циклона
- Два пневмостола
- Аспирационный зонт на входе сырья
- Вентилятор
- Шкаф управления
Не входит в комплект
- Загрузочная нория — поставляется отдельно. Рекомендуем тихоходные для бережной транспортировки
- Самотёки и переходы — проектируются под объект
- Пневмостол и фотосепаратор для дооснащения — опция
