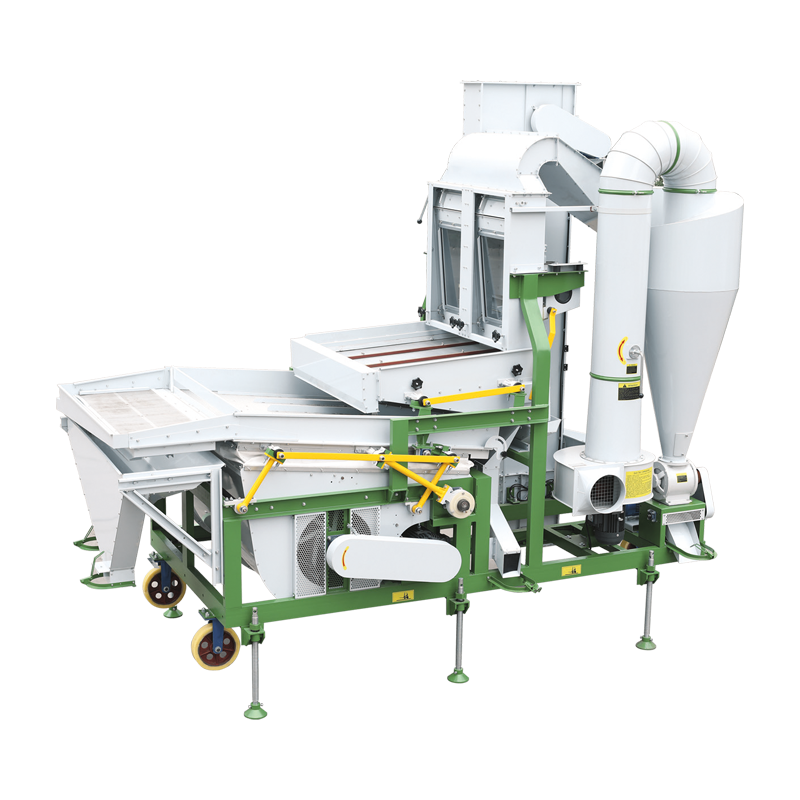

Зерноочистительная машина Julite 5XFZ-25S
Комбинированный воздушно-гравитационный сепаратор для грубой, первичной и вторичной очистки зерна. Три инструмента в одной машине: аспирационная колонка, решётный стан и дека с воздушной продувкой.
Три этапа очистки в одной машине
Машина последовательно пропускает зерно через три рабочие зоны. Каждый решает свою задачу — от грубой очистки до получения товарного зерна по ГОСТу.
Аспирационная колонка — удаление лёгких примесей
Восходящий поток воздуха продувает зерно. Пыль, мякина, оболочки, солома, части бобов и любой лёгкий парусный засоритель уносятся в циклон. В зависимости от продукта и засоренности очистка регулируется изменением объёма камеры. Чем тяжелее продукт, тем сильнее зажимается камера, увеличивая интенсивность продувки.
Решётный стан — удаление мелких фракций
Зерно попадает на пробивное решето. Отсеивается самая мелкая примесь относительно основного материала. Это необходимо, чтобы мелкие частицы не забивали отверстия деки на следующем этапе.
Дека с воздушной продувкой — сортировка по удельному весу
Работает по принципу, схожему с пневмостолом: вибрация + продувка воздухом. Под действием вибрации вся зерновая масса стремится подняться вверх по наклонной деке. Снизу вентилятор создаёт избыточное давление. Образуется псевдокипящий слой. Тяжёлые выполненные зёрна поднимаются по деке вверх и выходят в годное. Лёгкие, щуплые, битые, парусные засорители сдуваются и уходят в отход. Регулируются направление продувки и давление.

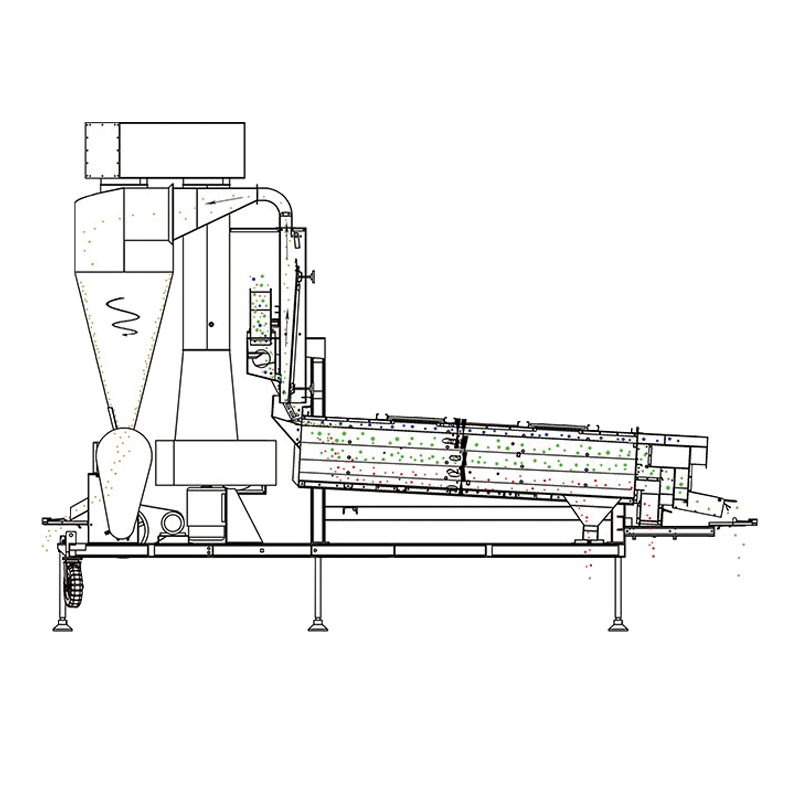

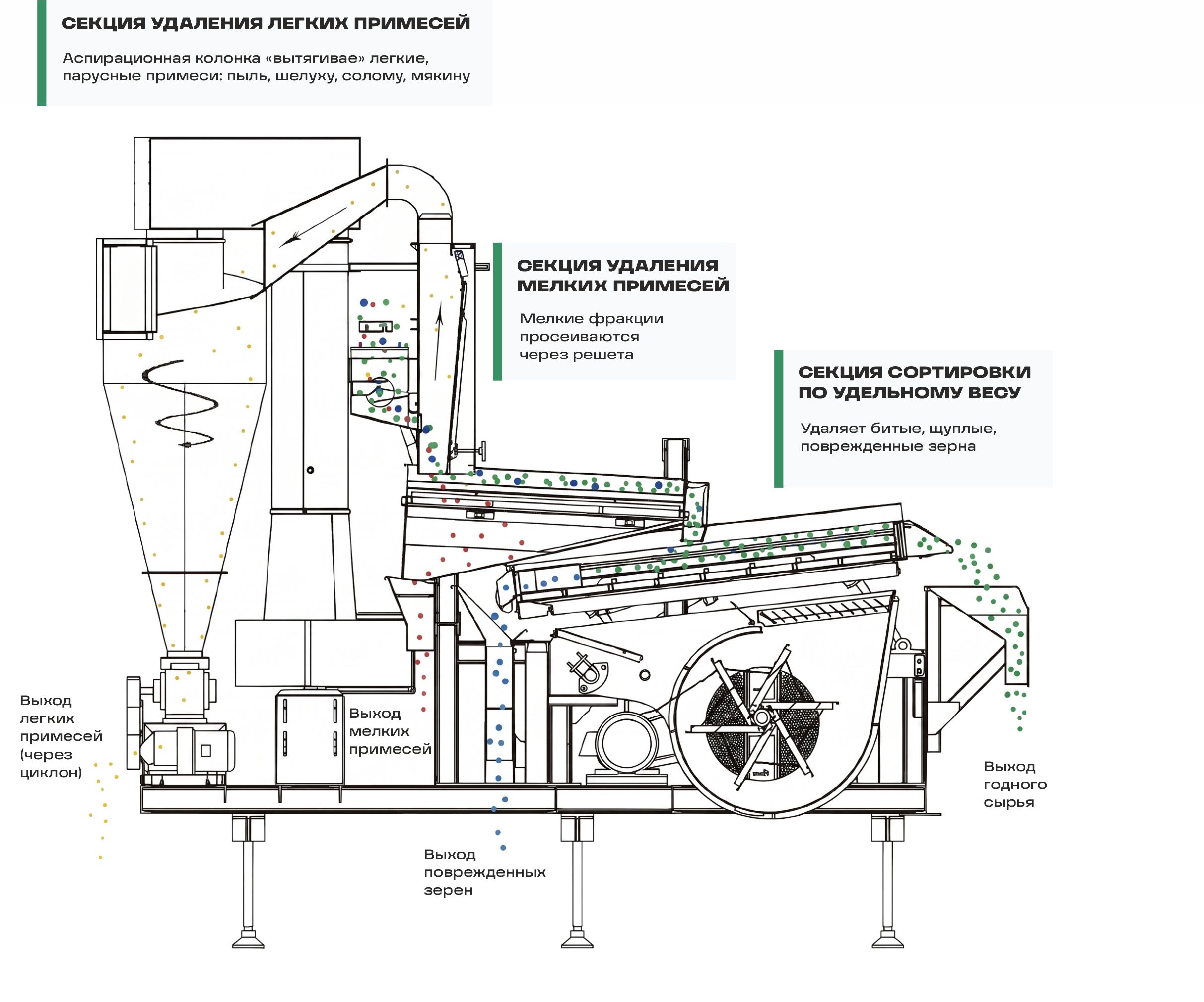

Принцип работы — наглядно
Для каких задач подходит
Грубая (предварительная) очистка
Зерно с поля, из-под комбайна. Убираются самые крупные, самые лёгкие и самые мелкие примеси. Отходы — в основном мёртвые: пыль, оболочки, утиль. Итог — зерно, готовое к первичной очистке.
Первичная очистка
Зерно после грубой очистки. Отходы — полезные: кормовой зернопродукт (КЗП), который можно продать на комбикормовые заводы, птицефабрики, животноводческие комплексы. Итог — товарное зерно по ГОСТу.
Вторичная очистка
Зерно, уже прошедшее первичную очистку. Меняются настройки, подбираются решёта. Можно использовать в паре с калибровщиком для фракционирования или с пневмостолом и фотосепаратором для семенного качества.
Подготовка к калибровке и семенной очистке
После этой машины можно установить калибровщик — получите товарное зерно. Добавьте пневмостол и фотосепаратор — получите семенную линию с качеством семян +20% всхожести.
Что такое «комбинированный воздушно-гравитационный»
Воздушный
Потому что дважды использует воздух: аспирационная колонка создаёт отрицательное давление и продувает зерно встречным потоком; дека продувается снизу вентилятором. Работает аэродинамика — разделение по парусности и скорости витания.
Гравитационный
Потому что использует вибрацию и гравитацию. Под действием вибрации зерновая масса движется по наклонной поверхности. Более тяжёлые зёрна преодолевают угол подъёма и уходят в годное, лёгкие — нет.
Аспирационная система: как устроена и работает
Вентилятор создаёт отрицательное давление
Крыльчатка вентилятора откачивает воздух из циклона, циклон — из аспирационной колонки. В колонке формируется встречный поток воздуха.
Зерно продувается насквозь
Материал просыпается через восходящий поток. Лёгкие парусные примеси захватываются и уносятся в циклон.
Циклон осаждает пыль
Запылённый воздух входит в циклон по спирали. Частицы пыли и лёгкие примеси трутся о стенки, тормозятся и оседают вниз. Очищенный воздух выходит через патрубок в вентилятор и наружу.
Шлюзовой затвор разгружает отходы
Работает как вращающаяся дверь: выпускает пыль, не теряя отрицательного давления внутри циклона. Без него воздух пошёл бы по пути наименьшего сопротивления — вниз, а не на вентилятор.
Объём камеры меняется барашками и рычагом. Чем тяжелее продукт — тем сильнее зажимается стенка, увеличивая интенсивность продувки. Принцип: если лист бумаги и зерновка весят одинаково, лист улетит из-за парусности, зерновка — нет. Аспирация убирает именно парусные засорители.
Дополнительная опция — купол над декой с отдельным вентилятором и циклоном. Обеспыливает рабочее пространство. Пыль на поверхности зерна остается даже после аспирационной колонки, когда зерно "вибрирует" на деке - пыль слетает. Зонт забирает её, не давая распространяться по помещению.
Отличается наличием дополнительной решётки на сходе для удаления крупных примесей. Всё остальное — конструктивно идентично. Если в названии есть буква «C» — машина отсеивает и мелкие, и крупные примеси в одном корпусе.
Дека: не пневмостол, но принцип схож
Дека работает по физическому принципу, схожему с пневмостолом: вибрация + воздух = псевдокипящий слой. Но есть важные отличия.
- Один вентилятор — а не семь или десять, как на полноценном пневмостоле.
- Нет тонких регулировок: угол наклона деки и интенсивность вибрации фиксированы.
- Две регулировки: направление продувки (заслонка) и давление (сбросной клапан).
- Деки сменные: под крупные и под мелкие продукты.
Этого достаточно для грубой и первичной очистки: задача — снять примесь и получить товарное зерно по ГОСТу, а не ловить засоритель штучно.
Направление продувки: заслонка направляет поток воздуха из вентилятора. Хотите больше воздуха на деку — закрываете сброс, и весь поток идёт в рабочую зону.
Давление: сбросная задвижка. Открыта — избыточное давление стравливается, продувка минимальная. Закрыта — давление максимальное. Регулировка подбирается под конкретную культуру и засорённость в момент пусконаладки.
Настройка под конкретную задачу
Нет табличных значений — есть реальная настройка
На корпусе есть табличка с углами для разных культур: она ориентировочная. Разные сорта, разная натура, разная засорённость — для каждой партии параметры подбираются индивидуально. На пусконаладке мы настраиваем машину под конкретную культуру клиента и объясняем оператору логику настройки.
Как подобрать решёта
Горсть продукта на решето — и сразу видно, что оно делит. Никаких сложных таблиц и формул. Метод простой, наглядный, безошибочный.
Важно: что входит в комплект, а что нет
В комплекте
- Аспирационная колонка с циклоном, вентилятором и шлюзовым затвором
- Решётный стан (пробивное решето)
- Дека с вентилятором и системой регулировки направления и давления
- Приёмник-распределитель зерна по ширине стана
- Вибромотор на приёмнике (для стряхивания соломы и малосыпучих примесей)
- Шкаф управления
Не входит в комплект
- Загрузочная нория — поставляется отдельно. Рекомендуем тихоходные нории для бережной транспортировки без травмирования зерна
- Аспирационный зонт на деку — опция, устанавливается дополнительно
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип машины | Комбинированный воздушно-гравитационный сепаратор |
| Назначение | Грубая, первичная, вторичная очистка зерна |
| Аспирационная система | Одна аспирационная колонка + циклон + вентилятор + шлюзовой затвор |
| Решётный стан | Пробивное решето для удаления мелких примесей |
| Дека | Сменная: под крупные и мелкие продукты. Вибрация + продувка вентилятором |
| Регулировки деки | Направление продувки и давление (сброс избыточного давления) |
| Питание | 380 В, трёхфазное |
| Шкаф управления | В базовой комплектации |
| Модификации | 5XFZ-25S (базовая), 5XFZ-25SC (с решёткой для крупных примесей) |
| Расходники и запчасти | В наличии на складе: ремни, двигатели, резинки, втулки, вибромоторы, ковши норий |
Почему Julite 5XFZ-25S — это надёжно
Проверено на своём производстве
Подобные машины работают на нашем перерабатывающем производстве с 2019 года. Резинки, ремни, подшипники — всё в рабочем состоянии. Мы знаем ресурс каждого узла, потому что эксплуатируем сами.
Все расходники на складе
Резинки, ремни, втулки, болты, гайки, вибромоторы, ковши тихоходных норий — всегда в наличии. Никаких месяцев ожидания запчастей.
Универсальность
Одна машина закрывает три этапа очистки. Меняются решёта, меняются настройки деки — и вы работаете с пшеницей, ячменём, горохом, соей, рапсом, подсолнечником.
Понятная настройка без сложных таблиц
Горсть зерна на решето — видно, что делит. Посмотрели на деку — понятно, куда крутить задвижку. Мы обучаем оператора в момент пусконаладки.
Подберём зерноочистительную машину под вашу задачу
Уточните культуру, засорённость и требуемую производительность — подберём оптимальную комплектацию: с калибровщиком или без, с дополнительной аспирацией деки или в базе. Привезём, настроим, обучим персонал.
