Зерноочистительная машина Julite 5XFZ-25SC с решёткой для крупных примесей
Комбинированный воздушно-гравитационный сепаратор для грубой, первичной и вторичной очистки зерна. Отличие от базовой модели — дополнительная решётка на финишном сходе: машина отсеивает и мелкие, и крупные примеси в одном корпусе.
Чем 25SC отличается от 25S
Единственное отличие — дополнительная решётка на финишном сходе для удаления крупных примесей. Всё остальное конструктивно идентично.
5XFZ-25S — базовая модель
- Аспирационная колонка
- Решётный стан для мелких примесей
- Дека с воздушной продувкой
- Крупные примеси остаются в зерне или уходят с отходами деки
5XFZ-25SC — с решёткой для крупных примесей
- Аспирационная колонка
- Решётный стан для мелких примесей
- Дека с воздушной продувкой
- + Решётка на сходе — отсеивает крупные примеси: комья земли, камни, крупный сор, части стеблей
Четыре этапа очистки в одной машине
Аспирационная колонка — удаление лёгких примесей
Восходящий поток воздуха продувает зерно. Пыль, мякина, оболочки, солома , части бобов и любой лёгкий парусный засоритель уносятся в циклон. Регулируется объём камеры для изменения интенсивности продувки.
Решётный стан — удаление мелких фракций
Пробивное решето отсеивает самую мелкую примесь относительно основного материала. Необходимо, чтобы мелкие частицы не забивали отверстия деки на следующем этапе.
Вибрирующая дека с воздушной продувкой — сортировка по удельному весу
Тяжёлые выполненные зёрна поднимаются по деке вверх — в годное. Лёгкие, щуплые, битые, парусные засорители сдуваются — в отход. Регулируются направление продувки и давление.
Решётка на сходе — удаление крупных примесей только в SC
На финишном сходе установлена дополнительная решётка. Зерно проходит сквозь неё, а комья земли, камни, крупный сор, остатки стеблей задерживаются и отводятся в отдельный лоток.

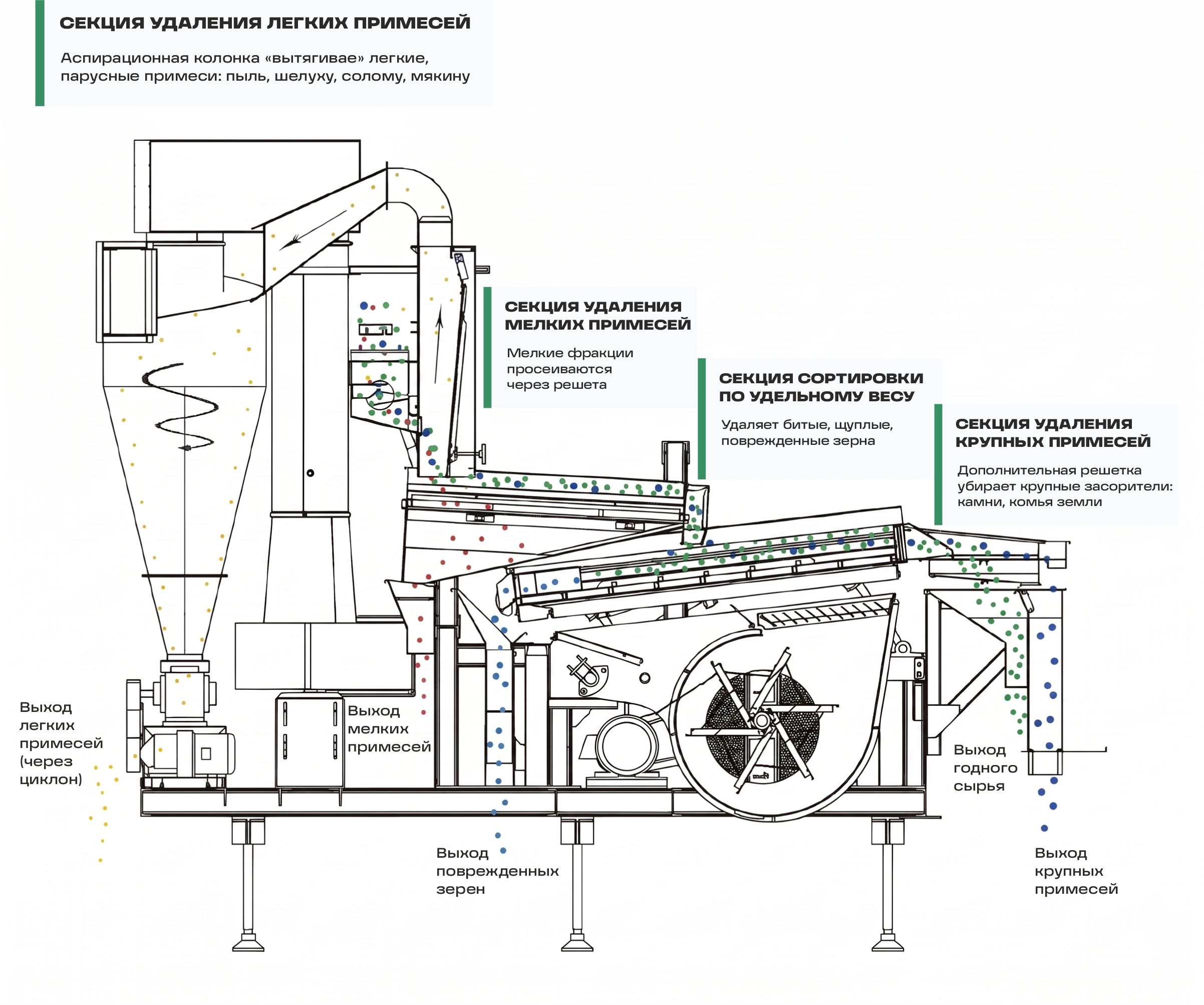

Принцип работы — наглядно
Для каких задач подходит
Грубая (предварительная) очистка
Зерно с поля, из-под комбайна. Отходы — в основном мёртвые. Итог — зерно, готовое к первичной очистке.
Первичная очистка
Зерно после грубой очистки. Отходы — полезные: кормовой зернопродукт. Итог — товарное зерно по ГОСТу с минимальным содержанием посторонних включений.
Вторичная очистка
Меняются решёта и настройки деки. Можно работать в паре с калибровщиком или пневмостолом и фотосепаратором — для семенного качества.
Тяжёлые полевые условия
Если поля засорены, комбайн «нацеплял» земли и стеблей, жатки поднимали всё подряд — SC-модификация справляется с крупным сором без дополнительного оборудования на входе.
Комбинированный воздушно-гравитационный: что это значит
Воздушный
Дважды использует воздух: аспирационная колонка — отрицательное давление, встречный поток, разделение по парусности. Дека — избыточное давление снизу, разделение по удельному весу в псевдокипящем слое.
Гравитационный
Вибрация и гравитация. Зерновая масса движется по наклонной деке. Тяжёлые зёрна преодолевают угол подъёма — в годное. Без сложной электроники, на чистой физике.
Аспирационная система и дека: как устроено
Вентилятор → циклон → колонка
Вентилятор создаёт отрицательное давление в циклоне, циклон — в аспирационной колонке. Зерно просыпается через встречный поток. Лёгкие парусные примеси уносятся в циклон.
Циклон осаждает, шлюз разгружает
Запылённый воздух идёт по спирали, за счет трения о стенки частицы пыли тормозятся, оседают. Шлюзовой затвор выпускает пыль, не теряя давления. Воздух в цех выходит очищенным.
Дека: вибрация + продувка
Один вентилятор. Две регулировки: направление потока и давление. Этого достаточно для грубой и первичной очистки.
Объём камеры меняется. Тяжелее продукт — стенка зажимается сильнее, интенсивность продувки растёт. Принцип парусности: лист бумаги и зерновка одного веса — лист улетит, зерновка упадёт.
Направление продувки: заслонка направляет поток. Закрыли сброс — весь воздух на деку.
Давление: сбросная задвижка. Открыта — давление стравливается, продувка минимальна. Закрыта — максимальное давление. Подбирается под конкретную культуру.
Под крупные и под мелкие продукты. Замена — при переходе с одной культуры на другую.
Важно: что входит в комплект, а что нет
В комплекте
- Аспирационная колонка с циклоном, вентилятором и шлюзовым затвором
- Решётный стан (пробивное/металлотканное решето для мелких примесей)
- Дека с вентилятором и регулировками направления и давления
- Решётка на финишном сходе для удаления крупных примесей
- Приёмник-распределитель зерна по ширине стана
- Вибромотор на приёмнике
- Шкаф управления
Не входит в комплект
- Загрузочная нория — поставляется отдельно. Рекомендуем тихоходные (0,46 м/с) для бережной транспортировки
- Аспирационный зонт на деку — опция
- Калибровщик — опция для фракционирования
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип машины | Комбинированный воздушно-гравитационный сепаратор |
| Модификация | 5XFZ-25SC — с решёткой для крупных примесей |
| Назначение | Грубая, первичная, вторичная очистка зерна |
| Аспирационная система | Одна аспирационная колонка + циклон + вентилятор + шлюзовой затвор |
| Решётный стан | Пробивное решето для удаления мелких примесей |
| Дека | Сменная: под крупные и мелкие продукты. Вибрация + продувка |
| Финишная решётка SC | Решётка на сходе для удаления крупных примесей |
| Регулировки деки | Направление продувки и давление (сброс избыточного давления) |
| Питание | 380 В, трёхфазное |
| Шкаф управления | В базовой комплектации |
| Близкая модель | 5XFZ-25S — без решётки для крупных примесей |
| Расходники и запчасти | В наличии на складе: ремни, двигатели, резинки, втулки, вибромоторы, ковши |
Почему Julite 5XFZ-25SC — это надёжно
Проверено на своём производстве
Машины этой серии работают у нас с 2019 года. Резинки, ремни, подшипники — в рабочем состоянии. Мы знаем ресурс каждого узла из собственной практики.
Все расходники на складе
Резинки, ремни, втулки, вибромоторы, ковши — всегда в наличии. Никаких месяцев ожидания.
Универсальность и запас по очистке
Одна машина закрывает все фракции примесей: лёгкие, мелкие, щуплые, крупные. Меняются решёта — работаете с любой культурой.
Понятная настройка
Обучаем оператора в момент пусконаладки.
Подберём зерноочистительную машину под вашу задачу
Уточните культуру, засорённость и требуемую производительность — подберём оптимальную комплектацию: с калибровщиком или без, с дополнительной аспирацией деки или в базе. Привезём, настроим, обучим персонал.
